Distributia motorului

DISTRIBUTIA MOTORULUI

Rolul distributiei

Distributia are rolul de a sincroniza miscarea arborelui cu came cu cea a arborelui cotit.

Arborele cu came comanda supapele de admisie pentru a permite intrarea gazelor proaspete si supapele de evacuare pentru a permite evacuarea gazelor arse.

Instrumentele de masura sunt instrumente de precizie.

Alegerea modului de masuratoare metrologica depinde de caracteristicile piesei si de nivelul de precizie dorit.

Tipuri de antrenare

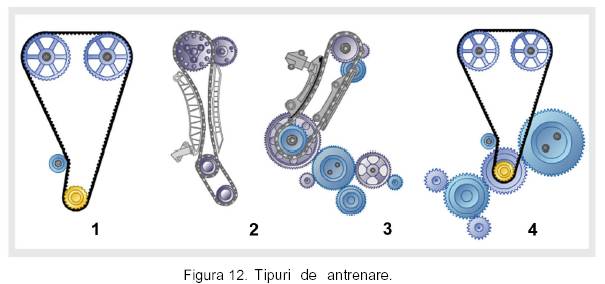

Legatura dintre arborele cu came si arborele cotit (figura 12) se poate face prin :

curea (1)

lant (2)

cascada de pinioane si lant (3)

cascada de pinioane si curea (4)

Distributia variabila

Distributia variabila are rolul de a optimiza performantele motorului, favorizand cuplul la turatii scazute si puterea la turatii mari.

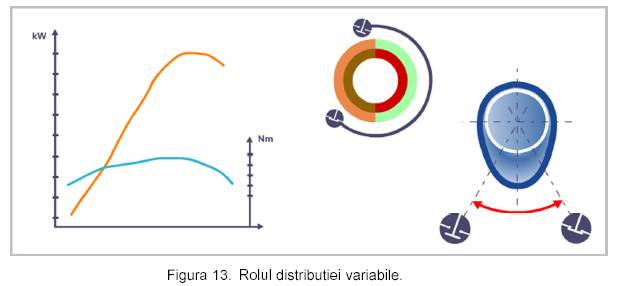

Principiul consta in modificarea, cu ajutorul unui decalor, a momentului de deschidere si de inchidere a supapelor de admisie (figura 13).

Pentru cresterea puterii motorului, trebuie ca faza de admisie sa se intinda pe cat mai multe grade.

La inlocuirea curelei de distributie, este obligatorie verificarea decalorului.

Curele si role intinzatoare

Curelele sunt utilizate pentru a asigura transmiterea miscarii de rotatie intre diferite elemente

si agregate ale motorului.

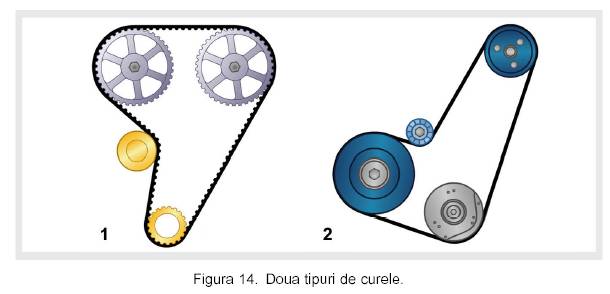

Exista in principiu doua tipuri de curele :

curelele dintate ( ) utilizate la distributie,

curelele striate ( ) care sunt utilizate pentru antrenarea accesoriilor

Curelele sunt compuse dintr-o armatura textila si cauciuc. Ele trebuie sa fie tensionate

pentru a creste presiunea de contact pe fulii.

O curea dintata sau striata se tensioneaza in general cu ajutorul unei role intinzatoare (galet).

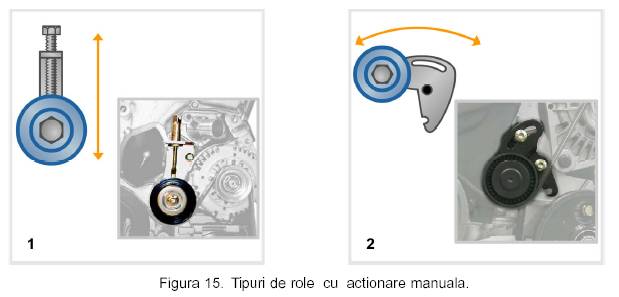

Rola intinzatoare poate fi cu actionare manuala (figura 15) si poate fi axiala (1) sau radiala (2).

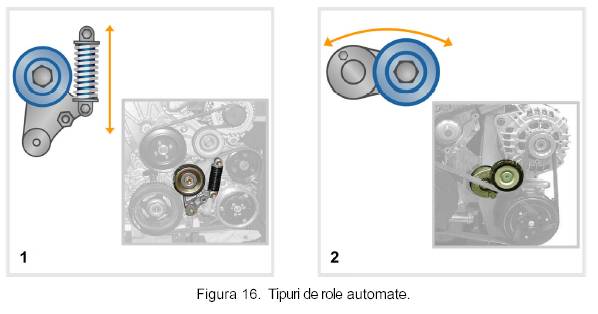

Un alt tip de rola este automata (figura 16) si poate fi la fel axiala (1) sau radiala (2).

Principiul de masurare a tensiunii

Tensiunea este o forta (exprimata in Newtoni)

din interiorul curelei.

Aceasta forta nu poate fi masurata direct.

Valoarea se determina prin masurarea unei deformatii sau a unei vibratii care este functie de tensiunea curelei.

Masurarea tensiunii prin deformare

Exista o relatie directa intre forta necesara pentru a deforma o curea, sageata obtinuta, lungimea laturii deformate si tensiunea din curea.

Aceasta forta se masoara cu un aparat SEEM. Metoda este urmatoarea :

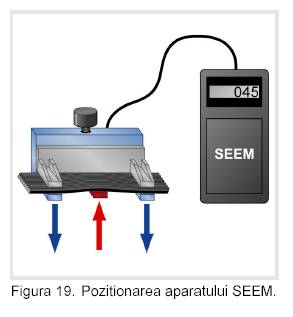

se pozitioneaza patina pe spatele curelei (figura19) si se blocheaza captorul

se citeste valoarea in unitati SEEM

se ajusteaza tensiunea

Masurarea tensiunii prin vibratie

Frecventa este o marime fizica prin care se poate masura tensiunea unei curele cu o mare precizie.

Astfel, la fel ca si coarda unei chitare, sunetul emis de catre vibratiile unei curele este variabil in functie de intinderea sa.

Exista o relatie directa intre frecventa de vibratie a curelei, lungimea laturii si tensiunea in curea.

Aceasta frecventa este masurata cu un frecventmetru (figura 20).

Metoda de masurare este urmatoarea :

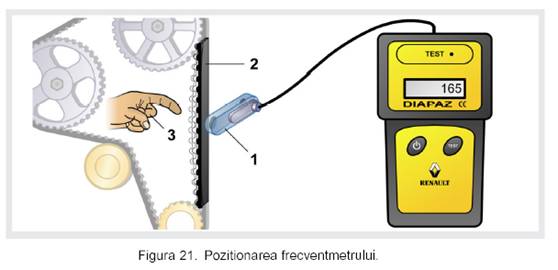

microfonul (1) trebuie pozitionat de preferinta la mijlocul laturii (2) unde se face masuratoarea, la mica distanta de curea

cu un deget se face cureaua sa vibreze (3)

ATENTIE

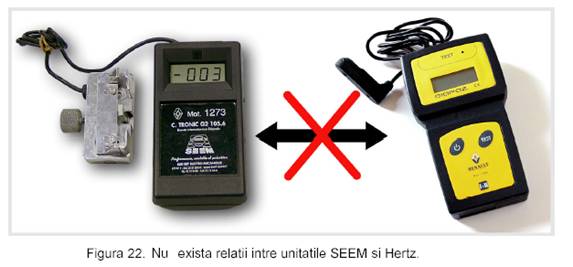

Nu exista nici o corespondenta directa intre cele doua unitati de masura (Hertz si unitati SEEM (figura 22).

Înlocuirea curelei de distributiei

Ruperea sau deteriorarea curelei de distributie poate avea urmatoarele cauze :

scurgeri de ulei

nerespectarea perioadei de inlocuire

stocare necorespunzatoare

montare necorespunzatoare

dezaxarea pinioanelor

La demontarea curelei de distributie este bine sa se aduca arborele cotit si arborele cu came in pozitia de punere la punct.

ATENTIE

Motorul trebuie rotit fara socuri numai in sensul normal de functionare.

Pozitionarea arborelui cotit cu pistoanele 1 si 4 la PMS se face prin alinierea a doua repere, unul pe pinion si unul pe carter (figura 24), sau prin blocarea sa cu un dispozitiv specific (figura 23).

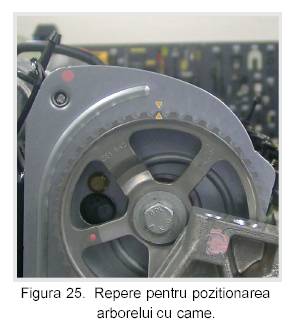

În general pozitionarea arborelui cu came se face prin alinierea a doua repere (figura 25).

Functie de tipul de motor, la inlocuirea curelei de distributie trebuie inlocuite si alte piese ( de exemplu pompa de apa) :

rola intinzatoare

rola care ajuta la infasurarea curelei peste fulii

surubul fuliei de accesorii

pinionul de pe arborele cotit (daca nu are pana)

cureaua de accesorii

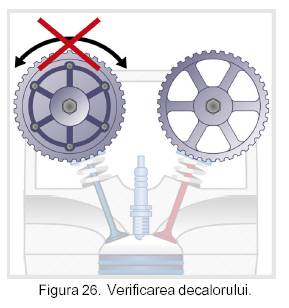

La inlocuirea curelei de distributie, trebuie verificata si starea decalorului. Verificarea consta in incercarea de a roti cu mana decalorul. Aceasta actiune nu trebuie sa transmita nici o miscare de rotatie (figura 26).

Pentru a evita rotirea dintre arbori si pinioane, trebuie degresate urmatoarele elemente :

capatul arborelui cotit dinspre distributie

alezajul si fata de asezare a fuliei de accesorii

capatul arborelui cu came dinspre distributie

alezajele si fetele de asezare ale pinioanelor arborilor cu came si arborelui cotit

Montarea rolei intinzatoare trebuie facuta cu atentie pentru a asigura pozitionarea corecta.

Înainte de montarea curelei trebuie pus la punct motorul.

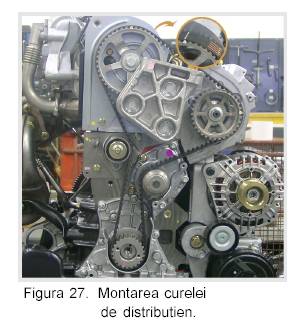

Montarea curelei se face punand sagetile in sensul de rotatie si aliniind reperele de pe curea cu cele de pe pinioane.

Tensionarea curelei

Pretensionarea : la anumite motoare este obligatorie aplicarea unei pretensionari  care are rolul de a intinde textura si structura din cauciuc si de a neutraliza tensiunile interne din curea. Se realizeaza prin aplicarea unui cuplu, cu ajutorul unui dispozitiv specific si a unei chei dinamometrice, pe latura curelei.

Tensionarea : se face intotdeauna in pozitia corecta a motorului. Functie de rola intinzatoare, gasim diferite moduri de tensionare :

tensionarea cu rola actionata manual : reglajul necesita utilizarea frecventmetrului

tensionarea cu rola automata si repere : reglajul necesita pozitionarea reperelor

tensionarea cu rola automata fara repere : este suficienta deblocarea rolei

Înlocuirea curelei de accesorii

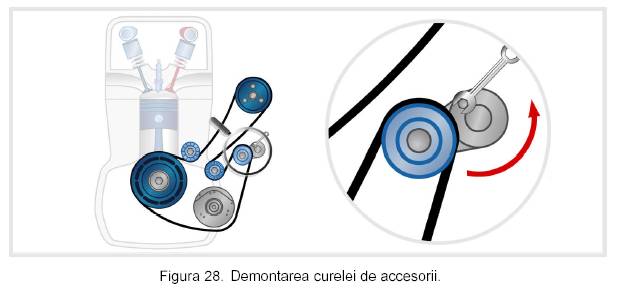

Demontarea curelei de accesorii se face eliberand tensiunea aplicata de rola intinzatoare (figura 28).

Pregatirea consta in curatarea canalelor fuliilor si verificarea lipsei de pierderi de ulei, apa, sau carburant.

La montarea curelei trebuie :

pozitionata corect cureaua in canalele de pe fulii

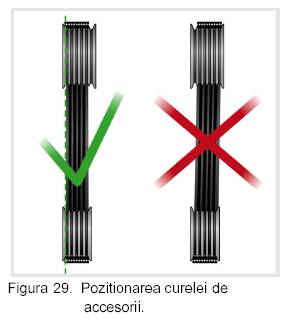

alinierea corecta a curelei (figura 29)

masurata tensiunea sau eliberata rola automata

Pentru validarea reglajului tensiunii este necesara rotirea de cateva ori a motorului.

ATENTIE

Nu lasati motorul sa functioneze fara curea de accesorii pentru a evita distrugerea fuliei de accesorii de pe arborele cotit.

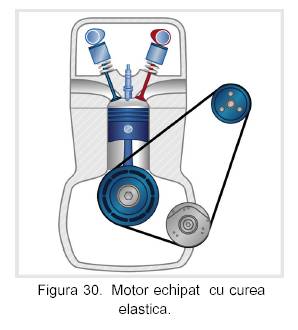

Anumite motoare pot fi echipate cu o curea elastica. Acest tip de curea nu are nevoie de rola intinzatoare (figura 30).

Înlocuirea lantului de distributie

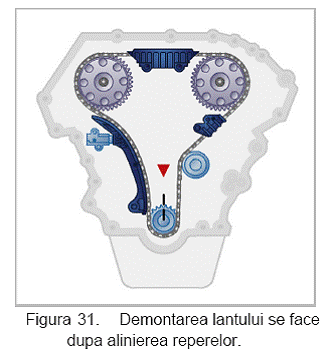

Dupa alinierea reperelor (figura 31) si blocarea reperelor, se detensioneaza lantul si se demonteaza.

Verificarile care trebuie facute sunt :

absenta urmelor de uzura ale pinioanelor

integritatea lantului

uzura patinelor

starea intinzatorului hidraulic si a filtrului

starea planelor garniturilor

alinierea corecta a reperelor de pe pinioane

ATENTIE

Nu trebuie niciodata utilizata tensiunea lantului pentru a desface sau strange suruburile pinioanelor.

Interventia asupra unei cascade de pinioane

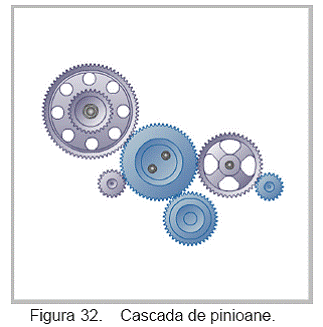

La remontare, trebuie realizate urmatoarele (figura 32) :

absenta urmelor de uzura pe pinioane

alinierea danturii pinioanelor cu preluare automata a jocurilor

verificarea jocurilor dintre dintii pinioanelor

verificarea alinierii corecte a reperelor pinioanelor

Blocarea dispozitivului de preluare automata a jocului este obligatorie la demontarea pinioanelor echipate cu acest sistem. Remontarea necesita alinierea prealabila a dintilor cu ajutorul dispozitivelor speciale.
