Simulari fenomene fizice cu ajutorul COMSOL Multiphysics

Simulari fenomene fizice cu ajutorul COMSOL Multiphysics


Simulari fenomene fizice cu ajutorul COMSOL Multiphysics

Despre COMSOL Multiphysics

COMSOL Multiphysics este un mediu puternic interactiv pentru modelarea si rezolvarea a diverselor feluri de probleme stiintifice si ingineresti bazate pe ecuatii diferentiale partiale.

Cu acest program se poate usor extinde modele conventionale pentru un domeniu al fizicii in modele multifizice care rezolva fenomenele fizice cuplate.

Pentru aceasta nu este nevoie de o profunde cunostinte matematice sau analiza numerica.



Datorita modurilor fizice incorporate este posibil sa se contruiasca modele prin definirea mai degraba a cantitatilor fizice relevante (cum ar fi proprietatile materialelor ,incarcaturi (loads),constrangeri ,surse si fluxuri) decat definirea ecuatiilor necesare.

Dupa aceea COMSOL Multiphysics compileaza intern un set de ecuatii diferentiale partiale care reprezinta intregul model.

Se poate accesa puterea COMSOL Multiphysics prin programul de sine stator prin intermediul unei interfete grafice cu utilizatorul , sau prin programarea cu script-uri in limbajul "COMSOL Script" sau in limbajul MATLAB.

Dupa cum s-a mentionat , structura matematica de baza in acest program este un sistem de ecuatii diferentiale partiale (EDP).Se ofera 3 moduri de descriere a acestor EDP prin urmatoarele moduri :

  • Forma cu coeficienti, potrivita pentru modele liniare sau aproximativ liniare
  • Forma generale, potrivita pentru modele non-liniare
  • Forma slaba (Weak Form) , pentru modele cu EDP pe margini,laturi sau puncte , sau pentru modele care folosesc termeni cu spatiu mixt si derivate in functie de timp.

Folosind modurile aplicatiilor din COMSOL Multiphysics se pot efectua diverse tipuri de naliza incluzand:

  • Analiza stationara sau dependenta de timp
  • Analiza lineara sau nonlineara
  • Analiza modala sau (Eigenfrequency ?

Pentru rezolvarea ecuatiilor diferentiale partiale ,programul foloseste metoda elementelor finite.

EDP-urile formeaza baza legilor stiintifice si ofera baza pentru modelarea unei game largi de fenomene stiintifice si ingineresti.De aceea se poate folosi COMSOL in multe domenii , cateva exemple fiind:

  • Acustica
  • Biostiinta
  • Reactii chimice
  • Difuzie
  • Electromagnetism
  • Dinamica fluidelor
  • Electrochimie si pile de combustie
  • Geofizica
  • Transfer de caldura
  • Sisteme micro-electromecanice (MEMS)
  • Ingineria microundelor
  • Optica
  • Fotonica
  • Curgerea prin medii poroase
  • Mecanica cuantica
  • Componente de radiofrecventa
  • Dispozitive semiconductoare
  • Structuri mecanice
  • Fenomene de transport
  • Propagarea undelor

Multe aplicatii reale implica cuplarea simultana in sistem a ecuatiilor diferentiale partiale-multifizice.De exemplu,rezistenta electrica a unui conductor variaza adesea cu temperatura , iar un model a unui conductor parcurs de un curent electric ar trebui sa includa efecte de incalizre prin efect Joule.

Inconfiguratia sa de baza , COMSOL Multiohysics ofera puterea modelare si analiza pentru multe domenii de aplicatie,fiind impartit in module.

COMSOL versiunea 3.5 include urmatoarele module:

  • Modulul AC/DC
  • Modulul de acustica (Acoustics)
  • Modulul Chemical Engineering
  • Modulul Earth Science
  • Modulul de transfer al caldurii (Heat Transfer Module
  • Modulul MEMS
  • Modulul RF
  • Modulul de structuri mecanice (Structural Mechanics Module)

Modulul de import CAD ofera posibilitatea de a importa fisiere CAD folosind urmatoarele formate: IGES, SAT (Acis), Parasolid, si Step.Diferite add-on-uri ofera suport pentru CATIA V4, CATIA V5, Pro/ENGINEER, Autodesk Inventor, si VDA-FS.

Se pot construi modele de diferite tipuri in COMSOL Multiphysics in interfata cu utilizatorul.Pentru mai multa flexibilitate,COMSOL ofera propriul limbaj de scripting, COMSOL Script, unde se poate accesa modelul ca un fisier 'Model M' sau structura de date.

Mediul COMSOL Multiphysics

Aceasta sectiune descrie componentele majore din mediul COMSOL Multiphysics.

Cand pornesti COMSOL Multiphysics, esti intampinat de Model Navigator.Aici se porneste procesul de modelare si control al setarilor programului.Ai posibilitatea sa selectezi dimensiunile spatiale si modurile de aplicatii pentru a incepe lucrul cu un nou model , sa deschizi un model existent pe care l-ai creat deja .

COMSOL Multiphysics ofera o interfata grafica cu utilizatorul integrata unde se pot construi si rezolva modele prin folosirea modurilor fizice predefinite,modurile EDP, sau o combinatie a lor.

Aceste moduri de aplicatii sunt analoage template-urilor in care se definesc proprietatile materialelor ,conditiile de legatura ,etc;apoi programul creeaza EDP-urile.Modurile aplicatiilor ofera modele pentru efectuarea de studii in domenii precum:

  • Acustica
  • Difuzie
  • Electromagnetism
  • Mecanica fluidelor
  • Transfer de caldura
  • Structuri mecanice
  • Ecuatii diferentiale partiale (EDP)

Modurile de aplicatii

Rezolvarea EDP-urilor inseamna in general sa setezi ecuatiile necesare,proprietatile materialelor , si conditiile de legatura pentru o problema data.COMSOL Multiphysics te elibereaza de aceste probleme.Pachetul un numar de moduri de aplicatii care constau in template-uri predefinite iar interfata seteaza deja ecuatiile si variabilele pentru domenii specifice ale fizicii.

Un set de variabile care depind de aplicatie usureaza vizualizarea si postprocesarea cantitatilor fizice importante folosind terminologii si notatii conventionale.

Adaugand si mai multa flexibilitate , sistemul de vizualozare a setului de ecuatii permite examinarea cu usurinta si modificarea ecuatiilor diferentiale partiale in cazul in care modurile predefinite nu se potrivesc exact cu aplicatia care se doreste a se modela.

Modurile aplicatii in COMSOL Multiphysics

Tabela de mai jos listeaza modurile de aplicatii si valabilitatea lor in 1D,1D cu simetrie axiala,2D, 2D cu simetrie axiala, si geometrii 3D:

Application Modes

1D

1D axi

2D

2d Axi

3D

Default Suffix

Variable Dependente

Acoustics

Acoustics

aco

p

Diffusion

Convection and Diffusion

cd

c

Diffusion

di

c

Electromagnetics

AC Power Electromagnetics

qa

Az

Conductive Media DC

dc

V

Electrostatics

es

V

Magnetostatics

qa

Az

Heat Transfer

Convection and Conduction

cd

T

Conduction

ht

T

Fluid Dynamics

Incompressible Navier-Stokes

ns

u, v, w, p

Structural Mechanics

Plane Strain

ps

u, v

Plane Stress

pn

u, v

Axial Symmetry, Stress-Strain

axi

uor, w

3D Solid, Stress-Strain

solid3

u, v, w

Deformed Mesh

Moving Mesh (ALE)

ale

x, y, z

Parameterized Geometry

pg

dx, dy

Optimization and Sensitivity

Optimization

opt

Sensitivity Analysis

sa

PDE Modes

Coefficient form

c

u

General form

g

u

Weak form, subdomain

w

u

Weak form, boundary

wb

u

Weak form, edge

we

u

Weak form, point

wp

u

Classical PDEs

Convection-diffusion equation

cd

u

Laplace's equation

la

u

Heat equation

hteq

u

Helmholtz equation

hz

u

Poisson's equation

po

u

Schrödinger equation

sch

u

Wave equation


wa

u, ut

Modurile fizice

Aici se po specifica proprietatile fizice pentru modele in domenii precum acustica, difuzie sau electromagnetism.

modurile edp

Atunci cand nu se poate gasi un model fizic potrivit se recomanda acest model.Cu aceste moduri se poate defini problema prin expresii matematice si coeficienti.

COMSOL Multiphysics include trei moduri de EDP:

  • Forma prin coeficienti permite rezolvarea problemelor cu comportament linear sau aproximativ liniar folosind ecuatii diferentiale partiale si coeficienti care adesea corezpund direct la variate proprietati fizice
  • Forma Generala ofera un cadru de lucru computational specializat pentru probleme nonliniare.A se considera si forma slaba pentru aceste probleme.
  • Forma slaba face posibila modelarea a unei clase largi de probleme, de exemplu modele cu derivate spatiale si de timp, sau modele cu fenomene la margini,muchii, sau puncte.In termeni de rata de convergenta, aceste modele seteaza de asemenea un cadru de lucru potrivite pentru toate tipurile de probleme nonliniare.

Modulele COMSOL

Modulele optionale

  • Modulul AC/DC
  • Modulul Acustic
  • Modulul de inginerie chimica
  • Modulul de stiinta pamantului
  • Modulul de transfer de caldura
  • Modulul MEMS
  • Modulul RF
  • Modulul de structuri mecanice

sunt optimizate pentru domenii specifice de aplicatii.Ele ofera terminologia standard a disciplinei,interfete,librarii de materiale,solvere specializate,elemente si instrumente de vizualizare.

Modulul AC/DC

Modulul AC/DC ofera un mediu unic pentru simularea electromagnetismului e AC/DC in 2D si 3D.Modulul AC/DC este un instrument puternic pentru analiza detaliata a spirelor,condensatorilor, si masini electrice.Cu acest modul se pot rula simulari statice,cvasistatice,de tranzitie si armonice de timp intr-o interfata grafica usor de folosit.

Modurile de aplicatii valabile acopera urmatoarele tipuri de simulari de camp electromagnetic:

  • Electrostatica
  • Medii conductoare de DC
  • Magnetostatica
  • Electromagnetica de joasa frecventa

Proprietatile materialelor include materiale neomogene si pe deplin anizotropice, medii cu castiguri sau pierderi.Elementele infinite fac posibila modelarea domenii nemarginite.In plus fata de trasaturile de postprocesare standard, modull AC/DC suporta calcule directe a parametrilor precum capacitati si inductante la fel ca si forte electromagnetice si de cuplu.Se pot cupla simulari de transfer de caldura, structura mecanica, formulari de curgere de fluid, si orice alt fenomen fizic.

Modulul Acustic

Modulul Acustic ofera interfete pentru modelarea de acustica in fluide si solide.Modulul suporta analiza armonica de timap, modala si tranzienta pentru presiune in fluid precum si analiza statica ,tranzienta, si frecventa de rezonanta pentru structuri.Modurile de aplicatii valabile include:

  • Presiune acustica
  • Aeroacustica (acustica intr-un gaz ideal cu o curgere fara rotatii-turbulente)
  • Curgere compresibila irotationala
  • Plane strain, axisymmetric stress/strain, and 3D stress/strain

Pentru aplicatii de presiune acustica , se poate alege analiza undelor imprastiate a unei unde sursa.PML-urile (perfectly matched layers) ofera simulari precise a conductelor deschise si alte modele cu domenii nemarginite.Domeniul de modelare poate include surse dipolareprecum si surse singulare si este usor a se specifica sursele punctuale in termeni de curgere ,intensitate sau putere.Domeniile de aplicatii tipice pentru acest modul includ:

  • Aplicatii auto precum tobe de esapament si interioare de masini
  • Modelarea de difuzoare audio si microfoane
  • Aeroacustica
  • Acustica subacvatica

Modulul de inginerie chimica

Modulul de inginerie chimica prezinta un mod puternic de de modelare de echipament si procese in ingineria chimica.Acesta ofera interfete customizate si formule pentru moment ,masa, si transport de caldura cuplate cu reactii chimice pentru aplicatii ca:

  • Ingineria reactiilor si design
  • Cataliza eterogena
  • Procese de separare
  • Celule de combustie si electroliza industriala
  • Control de proces impreuna cu Simulink

COMSOL Multiphysics exceleaza un rezolvarea sistemelor cu ecuatii diferentiale partiale cuplate care pot include:

  • Transferul de caldura
  • Transfer de masa prin difuzie, convectie si mgrare
  • Dinamica fluidelor
  • Proprietati ale materialelor care variaza

In dinamica fluidelor se poate modela curgerea fluidelor prin medii poroase, caracteriza curgerea incompresibila cu ecuatiile Navier-Stokes (pentru curgeri turbulente sau laminare) sau simula curgere nonizotermica .

Modurile de aplicatii valabile sunt:

  • Echilibru de moment
  • Ecuatii Navier-Stokes incompresibile
  • Legea lui Darcy
  • Ecauatiile Brinkman
  • Curgere ne-Newtoniana
  • Curgerea slab compresibila si neizotermica
  • Curgerea turbulenta, , turbulenta k-
  • Curgerea turbulenta, , turbulenta k-
  • Curgerea multifazica: curgerea in bule, model mixt, si curgerea in doua faze folosind atat metoda de nivel cat si metoda de camp de faza
  • Echilibru de energie
  • Conductie termica
  • Convectie de caldura si conductie
  • Echilibru de masa
  • Convectie si difuzie
  • Curgere electrocinetica
  • Difuzia Maxwell-Stefan si convectie
  • Ecuatiile de transport Nernst-Planck

Modulul de stiinta pamantului

Pamantul si planetele sunt laboratoare gigantice care implica toate domeniile fizicii.Aceasta include incalzirea din dezintegrarea radioativa care produce energia geomtermica, care este cresterea in temperatura de fond cu adancimea.Modurile de aplicatii valabile sunt:

  • Legea lui Darcy pentru capul hidraulic,cap de presiune si presiune.
  • Transportul de solutie in medii poroase saturate sau variabil saturate
  • Ecuatia lui Richard incluzand proprietatile nonlineare ale materialelor folosind parametrii van Genuchten,Brooks si Carey sau parametri definiti de utilizator
  • Transferul de caldura prin conductie sau convectie in medii poroase cu un singur fluid mobil, un fluid imobil, si pana la cinci solide
  • Ecuatiile Brinkman
  • Ecuatiile incompresibile Navier-Stokes

Modulul de Transfer de Caldura

Modulul de transfer de caldura suporta toate mecanismele fundamentale de transfer de caldura , incluzand transferul de caldura conductiv, prin convectie si radiatie (atat radiatie suprafata-catre-suprafata, cat si suprafata-mediu ambiental).

Modurile valabile de aplicatii sunt:

  • Transfer general de caldura ,incluzand conductie, convectie si radiatie suprafata-catre-suprafata
  • Ecuatii de bio-incalizre pentru transfer de calsura in sisteme biomedicale
  • Straturi cu conductie ridicata apentru modelarea transferului de caldura in structuri subtiri
  • Moduri de aplicatii in curgeri nonizotermice pentru curgere de fluid incompresibil si nonizotermic
  • Curgere turbulenta folosind modele de turbulenta k si k-

Modulul MEMS microelectromechanical systems)

Modurile de aplicatii sunt:

  • Stresul planar
  • Sustinere planara
  • Simetrie axiala, sustinere si stres
  • Modelare piezolelectrica in plan 2D de stres si sustinere planara,simetrie axiala si solide 3D
  • Solide 3D
  • Curgere electrocinetica
  • Curgere generala laminara, incluzand curgere Stokes si in multifaza

Modulul MEMS include de asemenea cuplari de multifizica predefinite pentru interactii cu structuri termice,termo-electrice, acustice, si cu fluid.Libraria de modele contine o suita de modele de dispozitive MEMScum ar fi senzori si sisteme microfluidice.

Modulul RF

Modulul RF ofera un mediu unic pentru simularea de unde electromagnetice in 2D si 3D.Cu acest modul se pot rula simulari armonice, tranziente si de rezonanta.De exemplu se recomanda a se folosi acest modul pentru a simula propagarea undelor in componentele cu microunde si dispozitive fotonice.Modulul de RF este util in domenii unde se gasesc unde electromagnetice cum ar fi:

  • Antene
  • Ghiduri de unda si rezonatori de cavitate in ingineria microundelor
  • Fibre optice
  • Ghiduri de unda fotonice
  • Cristale fotonice
  • Dispozitive active in fotonica

Modulul de Structuri Mecanice

Modulul de structuri mecanice rezolva probleme din domeniul structurilor mecanice si mecanica solida.Modurile de aplicatii sunt:

  • Stresul planar
  • Sustinere planara
  • Simetria axiala, stres-sustinere
  • Modelare piezolelectrica
  • Fascicule 2D,teoria Euler
  • Placi groase, teoria Mindlin
  • Fascicule 3D,teoria Euler
  • Solide 3D
  • Ecranari (shells)

Acest modul ofera interfete predefinite pentru modele de materiale elasto-plastice, hiperelastice si vascoelastice.Se pot modela materiale precum cauciucul .

Module de import CAD

COMSOL include pachete pentru importul de modele CAD.Un pachet de baza, modulul de import CAD,permite importul pentru cele mai populare formate: Parasolid, SAT, STEP si IGES . De asemenea ofera interfete bidirectionale pentru SolidWorks® si Autodesk Inventor. In plus se mai pot importa si urmatoarele formate:

  • Modulul de import Pro/E pentru formatul Pro/ENGINEER
  • Modulul CATIA V4 Import Module, pentru modele in formatul CATIA V4
  • Modelul CATIA V5 Import Module pentru CATIA V5
  • Inventor Import Module pentru desene CAD in formatul Autodesk Inventor
  • VDA-FS Import Module importa desene CAD in formatul VDA-FS

Geometria COMSOL Multiphysics si spatiul de lucru CAD

Privire de ansamblu asupra conceptelor de modelare de geometrii

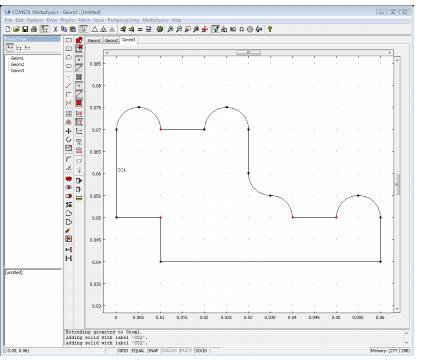

In COMSOL Multiphysics poti folosi modelarea de solide sau modelarea legata pentru a crea obiecte in 1D,2D si 3D.Ele pot fi combinate in aceeasi geometrie (modelare hibrida).

In timpul modelarii solide se formeaza o geometrie ca o combinatie de obiecte folosind operatii boolene precum reuniunea,intersectia sai diferenta.

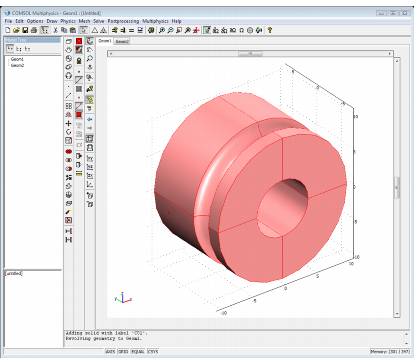

In 3d, se pot forma obiecte prin definirea obiectelor 2D in planele de lucru si apoi se pot face extrude sau roti in obiecte 3D.

Setarea axelor si a grilei

In interfata COMSOL Multiphysics se pot seta limitele pentru axele modelului si ajusta liniile grilei.Pentru a schimba aceste setari se foloseste casuta de dialog Axes/Grid Settings din menu-ul Options .

Setarile de AXE

Pe pagina Axis se poate seta limitele pentru toate axele in sistemul de .

Setarile de axe 2D

Figura 2-1:casuta de dialog 2D Axes/Grid Settings.

In 2D,optiunea Axis equal face ca axele sa fie egale. Selectind Auto face ca programul sa scaleze limitele pe axa z in mod automat.

Setarile pentru axele 3D

Figure 2-2: casuta de dialog 3D Axes/Grid Settings.

In 3D,cand checkbox-ul Auto este selectat ,axele se ajusteaza automat pentru a incadra intreaga geometrie.

Setarile pentru axa 1D

Figure 2-3: casuta de dialog 1D Axes/Grid Settings.

Pagina Axis in 1D este similara cu cea din 2D.Diferenta este ca scalarea automata este valabila atat pentru axa y cat si z pe cand scalarea egala nu este valabila

Setarile pentru GRILA

Figure 2-4casuta de dialog pentru setarile de grila.

Aceasta pagina are un mod diferit de setari pentru 1D si 3D dar functiile sunt la fel pentru toate dimensiunile spatiale.

Spatierea automata a grilei

Selecteaza optiunea Auto pentru spatierea automata lineara a grilei.

Spatierea manuala a grilei

Se deselecteaza Auto pentru a putea edita campurile pentru spatiere.

Crearea sistemelor de coordonate cartezian si cilindric

COMSOL Multiphysics foloseste un sistem de coordonate global cartezian sau cilindric (cy simetrie axiala).Dimensiunile geometriei si sistemul de coordonate se aleg atunci cand se incepe un nou model in navigatorul de modele.In mod implicit numele variabilelor pentru coordonatele spatiale x y, si z iar r, , si z pentru coordonatele cilindrice.

Pentru a alege sistemul de coordonate se selecteaza 1D, 2D, 3D, Axial symmetry (1D), sau Axial symmetry (2D) din lista navigatorului de modele, Space dimension.Aceasta se realizeaza atunci cand se incepe un nou model sau facandu-se click pe butonul Add Geometry atunci cand se creeaza modele cu geometrii multiple.

Pentru modele cu simetrie axiala, o linie verticala rosie indica linia de simetrie r=0 atunci cand se deseneaza si se preproceseaza modelul

Figure 2-5:Interfata utilizatroului indica linia de simetrie pentru modele axisimetrice.Geometria finala trebuia sa foloseasca doar jumatatea de plan r

schimbarea numelor a coordonatelor spatiale

Se pot schimba numele implicite ale coordonatelor spatiale atunci cand, de exemplu se vrea sa se foloseasca o coordonata pentru a se reprezenta timpul.Pentru numele coordonatelor , se urmaresc urmatorii pasi in navigatorul de modele, Model Navigator:

  1. se face click pe butonul Multiphysics
  2. se face click pe butonul Add Geometry
  3. se selecteaza dimensiunea din lista Space Dimension.Aceasta ofera numele predefinite pentru variabilele independente
  4. se inlocuiesc numele in campul de editare Independent variables.Fiecare nume trebuie separat printr-un spatiu iar numarul variabilelor trebuie sa fie egal cu numarul dimensiunilor spatiale

Multe moduri de aplicatii 2D folosesc a treia dimensiune pentru reprezentarea altor informatii cum ar fi timpul.De aceea se recomanda ca intotdeauna sa se specifice 3 coordonate spatiale diferite.

5.Se face clik pe OK

6. se selecteaza una sau mai multe moduri de aplicatii si se face click pe Add pentru adaugarea de ecuatii la geometrie doar daca nu se vrea sa se lucreze doar cu mesh-ul si geometria.

Crearea unui model 1D

Pentru a crea un model de geometrie 1D se urmeaza urmatorii pasi:

  1. In Model Navigator click pe tabul New apoi selecteaza 1D din lista Space Dimension


  1. Click pe OK
  2. In modul de desenare, deschideti casuta de dialog Line din menu-ul Draw->Specify Objects

4. Introduceti coordonatele in campul x si numele obiectului in campul Name

In lista Style se specifica stilul obiectului generat.Se selecteaza Polyline pentru a genera un un obiect cu vertecsi in coordonatele specificate.Daca se selecteaza Segments, coordonatele specificate trebuie sa aiba structura start1 end1 start2 end2 si asa mai departe.Aceasta genereaza un obiect cu segmente in concordanta cu valorile specificate start si end

6.Click OK

Se adauga vertecsii la geometria modelului prin alegerea Specify Objects->Point

Este de asemenea posibil sa se deseneze segmentele prin click-ul pe butoanele Line si Point de pe toolbar-ul Draw.Apoi se face click in zona de desenare pentru a specifica vertecsii.

Crearea unui model de geometrie 2D

Primul pas in crearea unui model de geometrie 2D este de a crea un model COMSOL Multiphysics pentru acea dimensiune spatiala:


1. in modelul Navigator, faceti clic pe tab-ul New si apoi selectati 2D in lista Space Dimension. Faceti clic pe OK.
2. Utilizati instrumente CAD in bara de instrumente Draw si meniul Draw pentru a crea geometrie 2D. (sau se importa dintr-un un fisier DXF).

Folosirea barei de intrumente 2D si menu-ul Draw

Toate instrumentele de desenare de pe bara de instrumente se gasesc si in menu-ul Draw.Bara de instrumente 2D para la stanga zonei de desenare.Bara de intrumente consta in 5 grupe de butoane:

Obiecte de geometrie 2D

Figure 2-8:Diferite tipuri de geometrie 2D

Folosirea barei de intrumente Draw

Sunt prezentate cele mai folosite butoane:

  • Dreptunghi/Patrat:Folositi butonul stanga de mouse pentru un dreptunghi;pentru un patrat se foloseste butonul dreapta de mouse .
  • Elipsa/Cerc butonul stanga al mouse-ului pentru elipsa si cel dreapta pentru un cerc.
  • Linie:click la punctul de inceput si cel de sfarsit sau drag pentru a se crea o linie.

Pentru toate butoanele de mai sus, apasarea tasteti SHIFT si apoi click pe butonul toolbar deschide o casuta de dialog unde se poate specifica obiectul in loc de crearea lui cu mouse-ul.Pentru a face ca dialogul sa apara direct se face dublu click pentru a selecta DIALOG in bara de stare.

Tehnici de modelare 2D

Aceasta sectiune ofera un exemplu pas cu pas demonstrand folosirea operatiilor boolene pentru a combina obiecte .Operatiile boolene pot creste viteza de generare o geometriilor complexe semnificativ.Urmatorul exemplu arata cum se creeaza obiecte solide compozite in 2D pornind de la solide primitive.

Obiectele solide

Un obiect solid consta intr-o margine exterioara si o parte interioara. Marginea consta din segmente de laturi.

INceperea unui model 2D

Se incepe un nou model 2D prin Model Navigator si apoi selectand 2D in lista Space Dimension din tabul New.Click OK.

Crearea de gauri

Mai intai creati un dreptunghi:

  1. faceti click pe butonul de rectangle din susul barei de instrumente Draw;alternativ, mergeti pe menu-ul Draw->Draw Objects->Rectangle/Square.
  2. Pentru a descrie colturile dreptunghiului , faceti click cu butonul stanga de mouse si trageti cursorul de la 0.8) la (0.8, 0.8).

Creati o gaura circulara:

  1. faceti click pe butonul de elipsa centrata din bara Draw
  2. Right click si apoi trageti cursorul din punctul (0,0)
  3. Eliberati butonul mouse-ului atunci cand cercul are o raza de 0.4

Pentru a face o gaura creati un obiect solid compozit:

  1. Apasati Ctrl+A pentru a selecta ambele obiecte
  2. Apasati butonul Difference de pe toolbar-ul Draw pentru a crea o gaura

taierea obiectelor

  1. Faceti click pe Fillet/Chamfer in bara de instrumente pentru a deschide casuta de dialog Fillet/Chamfer
  2. Deschideti nodul CO1 si selectati vertecsii 1,2,7, si 8
  3. Faceti click pe butonul Chamfer si apoi tastati 0.4 in campul de editare Distance
  4. Click OK pentru a taia colturile selectate.

Figura urmatoare arata rezultatul:

adaugarea de domenii

To add a domain to a solid, use the union operation. The following example attaches an elliptical domain on the right side of the solid:

Pentru adaugarea unui domeniu la un solid se foloseste operatia de reuniune (union)

  1. Mergeti inmenu-ul Options si deschideti casuta de dialog Axes/Grid Settings
  2. pe pagina Grid deselectati Auto
  3. Adaugati tick-uri suplimentare in directia y prin tastarea -0.25 0.25 in campul Extra y
  4. Adaugati o spatiere a grilei de 0.1 in directia x
  5. Click OK
  6. Desenati o elipsa centrata la (0.8,0) cu semiaxe de lungime 0.3 si 0.25 in directiile x si y
  7. Selectati toate obiectele si faceti click pe butonul Union

Daca vreti ca domeniul combinat sa reprezinte un material omegen , faceti click pe butonul

Delete Interior Boundaries

Desenarea de tangente

Folositi casuta de dialog Tangent pentru a desena linii tangente la obiecte de geometrie 2D.Pentru a deschide casuta de dialog faceti click pe butonul Tangent din menu-ul Draw.

Figure 2-12: The Tangent dialog box.

Se pot desena lini tangente intre doua laturi sau dintre o latura si un vertex.Pentru a desena o tangenta intre doua laturi , incepeti prin a selecta prima latura .Pentru a selecta domenii folositi lista carea fiseaza toate domeniile valabile sau faceti click pe domeniile in zona de desenare.Pentru a specifica punctul de sfarsit , apasti butonul End, selectati celalta latura, apoi apasati Apply pentru a crea tangenta.

Exemplu de folosire de tangente intr-o geometrie 2d

  1. Incepeti un nou model 2D
  2. Deschideti casuta de dialog Circle menu-ul Draw->Specify Objects si creati 3 cercuri cu centrle la (0,0),(0,9) si (-6,-4) si de raza 3,1.5 si 1.5 respectiv
  3. Deschideti casuta de dialog Tangent
  4. In lista din stanga ,selectati obiectul C3 pentru a vedea marginile disponibile si alegeti pe cea cu numarul 4.
  5. Apasati butonul End
  6. In lista din dreapta selectati obiectul C1 si alegeti marginea 4.
  7. Apasati Apply
  8. Repetati pasii de mai sus pentru a desena urmatoarele tangente

de la obiectul C1 marginea 4 la C2 -1

de la C2-2 la C1-3

de la C1-2 la C3-2

Inchideti casuta de dialog Tangent

Selectati toate geometriile si apasati butonul Coerce to Solid.

Faceti dublu click pe obiect pentru a afisa casuta de dialog Object Properties

Selectati curbele 3 si 4 si apasati butonul Delete.Inchideti casuta de dialog

Apasati Fillet/Chamfer

Selectati vertecsul 9 tastati 2 in campul Radius si click OK

Deschideti casuta de dialog Circle din nou si creati 3 cercuri cu centrele la (0,0), (0,9) si (-6,-4) si raze 2,1 si 1 respectiv

Selectati toate geometriile si apasati Difference

Crearea unui model 3D

  1. Click pe tabul New din Model Navigator si apoi selectati 3D din lista.Click OK.
  2. Folositi instrumentele din menu-ul Draw si bara de instrumente Draw pentru a crea geometrii 3D

De asemenea, se poate incepe cu o geometrie 2D care se comporta ca un plan de lucru si apoi de exemplu, se poate face extrude geometria in spatiul 3D.

Folosirea barei de instrumente Draw si meniului Draw

Bara de instrumente contine patru grupuri de butoane:

  • Instrumente pentru desenarea de primitive :solide,linii si puncte
  • Transformari liniare
  • Setarea de operatii
  • Instrumente de paritate

primitive Solide, Linie si punct

Figure 2-16:Exemple de primitive de geometrie 3D

Crearea de geometrii 3D din obiecte 2D

O cale comuna de acrea geometrii 3D este de a modela o taiere in sectiune si apoi crea obiecte 3D prin operatii de extrudere sau revolutie

Crearea si folosirea planurilor 2D de lucru (Work Planes)

Un plan de lucru este este un plan 2D in spatiul tridimensional.Un plan de lucru este definit prin trei puncte si o normala. Se poate specifica o orientare a planului de lucru prin cateva moduri:

  • Specificarea proprietatilor explicit
  • Specificarea coordonatelor
  • Folosirea de obiecte 3D ca puncte de referinta

Pentru a crea un plan de lucru ,deschideti casuta de dialog Work-Plane Settings din menu-ul Draw.Exista cinci moduri de a defini un plan de lucru , corespunzatoare paginilor pe taburi: Quick, Face Parallel, Edge Angle, Vertices, si Advanced

Proiectarea feometriilor in planurile de lucru

Cand se intra in planul de lucru, bara de instrumente 2D o inlocuieste pe cea 3D.Trei butoane in bara de intrumente Visualization/Selection determina care portiune a geometriei 3D se proiecteaza in plan

  • Faceti click pe butonul Projection of All 3D Geometries pentru a desena proiectia tuturor geometriilor 3D
  • Faceti click pe Project Work-Plane Intersection pentru a afisa doar laturi care se afla in acelasi plan ca cel al planului de lucru
  • Click pe No Projection pentru a nu desena nimic din geometria 3D

Extrudere, Rrevolutie si Incapsulare

COMSOL Multiphysics ofera 3 moduri de a extinde planul delucru 2D in geometrii 3D:

  • Extrudere
  • Revolutie
  • Incapsulare

extruderea unei geometrii 2d

Din menu-ul Draw si alegand Extrude se deschide casuta de dialog Extrude

Figure 2-23: casuta de dialog Extrude.

Pentru a extrude obiecte 2D in 3D:

  • Selectati obiectele pentru extrudere in lista Objects to extrude
  • Specificati lungimea de extruziune in campul Distance.Pentru a crea mai multe sectiuni de extrudere tastati cateva valori separate prin spatiu
  • Specificati factorii de scala in campurile Scale x si Scale y.Aceste valori determina diferenta in marime dintre inceputul si sfarsitul extruziunii.Pentru o extruziune dreapta setati-le pe 1.
  • Click OK

Atunci cand se creeaza geometrie prin extrudere cu cateva sectiuni de extrudere se poate tasta mai multe valori separate prin spatiu in fiecare camp de editare. Figura de mai jos arata rezultatul unei extruderi

revolutia (rotatia) unei geometrii 2d

Alegeti Revolve din menu-ul Draw pentru a deschide casuta de dialog Revolve .Aici se pot crea obiecte 3D prin rotirea geometriei selectate intre doua unghiuri si in jurul unei axe de rotatie:

Figure 2-24: casuta de dialog Revolve.

Pentru a roti un obiect 2D in 3D:

  • Selectati obiectele din lista Objects to revolve
  • In zona Angles of revolution definiti unghiurile angles si (in grade) pentru rotatie
  • Folositi campurile de editare Point on axis pentru a defini un punct pe axa de rotatie si definiti axa prin specificarea unui al doilea punct sau a unui unghi de pe axa x.Apasati butonul Second point si specificati x si y pentru cel de al doilea punct
  • Click OK

Figura de mai jos arata rezultatul undei rotatii.

incapsularea unei geometrii 2d

Din menu-ul Draw alegeti Embed pentru a deschide casuta de dialog Embed.Incapsularea unei geometrii 2D pastreaza proprietatile 2D atunci cand se include intr-un model de geometrie 3D.

crearea unei geometrii a unei roti de transmisiune

Acest exemplu creeaza o roata de transmisiune folosind doua planuri de lucru din care se poate extrude si roti taierea in sectiune pentru a crea intreaga geometrie.

Inceperea unui nou model 3D

Deschideti Model Navigator si selectati 3D din lista Space dimension; apoi click OK.

Crearea partii interioare a rotii

Incepeti prin crearea unui obiect 2D pe care il veti extrude in 3D pentru a forma partea interioara cu gaura centrala si cele care o inconjoara pe aceasta.Pentru aceasta, creati un plan de lucru situat in planul xy:

  • Din menu-ul Draw deschideti casuta de dialog Work-Plane Settings. Mergeti pe tabul Quick ,selectati butonul x-y si apoi click ok.
  • Acuma puteti desena taierea in sectiune a partii interioare in acest plan de lucru (Geom2)
  • Faceti Shift-click pe butonul Ellipse/Circle (Centered) din bara de instrumente Draw.Aceasta va deschide fereastra de dialog Circle.Tastati 0.05 in campul Radius si apoi click OK pentru a crea cercul (C1) cu o raza de 50 mm centrata la origine.
  • Apasati butonul Zoom Extents pentru ajustarea setarilor axei in asa fel incat sa arate intreaga geometrie.

Apoi , creati gaura din centru folosind patru cercuri aditionale pentru a taia acea forma:

  • Faceti Shift-click pe butonul Ellipse/Circle (Centered) din bara de instrumente Draw.Aceasta va deschide fereastra de dialog Circle. Tastati 0.01 in campul Radius si apoi click OK pentru a crea un cerc (C2) cu o raza de 10 mm centrata in origine.
  • Deschideti inca o data fereastra de dialog Circle si apoi tastati 0.003 in campul Radius si apoi tastati 0.01 in campul x.Click OK pentru a crea cercul (C3) cu o raza de 3mm centrata la perimetrul din dreapta fata de cercul din centru.
  • Apasati Ctrl+C si apoi Ctrl+V pentru a crea o copie a acestui cerc si apoi puneti-l in planul delucru .Tastati -0.02 in campul de editate x si apoi click OK.Aceasta va crea un nou cerc (C4) in partea opusa a cercului central.
  • Copiati si lipiti acest cerc folosind aceeasi procedura, mutandu-l 0.01 m la dreapta si -0.01 m in jos pentru acreauncerc (C5) in josul perimetrului a cercului din centru
  • In cele din urma copiati C5 si lipiti-l cu o deplasare de 0.02 m pe y pentru a crea un al patrulea cerc (C6) in partea de sus a parimetrului cercului
  • Selectati cercurile C2-C6 prin Shift-Click pe fiecare din ele .Apasati butonul Difference din bara de instrumente pentru a inlatura cercurile exsterioare .Geometria ramasa din centru este acum un obiect numit CO1.
  • Apasati Ctrl+A pentru a selecta ambele obiecte .Apasati Difference pentru a inlatura partea interioara si se creeaza un obiect compozit CO2 cu gaura centrala

Creati 6 gauri cu o raza de 7mm, separate la 60 de grade in jurul cercului:

Shift-Click pe butonul Ellipse/Circle (Centered) .Tastati 0.007 in campul Radius si apoi tastati 0.03 in campul x.Click OK pentru a crea un cerc (C1) cu o raza de 7mm

Ctrl+C si apoi Ctrl+V pentru a crea o copie a acestui cerc (C2) in partea de sus a primului cerc

Apasati butonul Rotate din bara de instrumente.Tastati 60 in campul pentru unghiul de rotatie

Apasati OK pentru a roti cercul C2 cu 60 de grade in sens trigonometric

Selectati cele doua cercuri C2 si C3

repetati pasii 2 si 3 de doua ori pentru a crea inca doua cercuri, C3 si C4

Apasati Ctrl+C si ai apoi Ctrl+V pentru a le copia in planul delucru.Aceasta va crea inca doua cercuri C5 si C6

Apasati butonul Mirror din bara de instrumente .Pentru a oglindi C5 si C6 in jurul axei x, tastati 0 pentru componenta x si 1 pentru y in campurile Normal vector.Click OK

Apasati Ctrl+A pentru a selecta toate obiectele.Apasati butonul Difference pentru a inlatura cele 6 cercuri mici, creand un obiect compozit CO3 cu gaura centrala si alte 6 in jurul acesteia.

Ultimul pas in folosirea acestui plan de lucru este de a extrude geometria 2D in 3D pentru a crea un disc gros de 10mm:

Din menu-ul Draw alegeti Extrude

In casuta de dialog tastati 0.01 in campul Distance si apoi apasati OK

In bara de instrumente Camera , apasati butonul Scene Light.Iluminarea adaugata creeaza o imagine 3D mai realistica.

Crearea partii inconjuratoare

In urmatoarea sectiune vom crea partea inconjuratoare a rotii cu un track interior si unul exterior.Pentru aceasta,creati un nou plan delucru unde veti desena un profil cu taiere in sectiune .Apoi rotiti aceasta pentru a crea partea inconjuratoare.

  • Din menu-ul Draw,deschideti casuta de dialog Work-Plane Settings .Apasati Add pentru a adauga un nou plan de lucru,Geom3
  • Pe pagina Quick, selectati butonul z-x si apoi apasati OK

Liniile albastre care apar indica intersectia discului 3D cu planul zx si ajuta lapozitionarea partii exterioare.Pentru a crea aceasta parte mai intai adaugam mai multe linii ale grilei:

  • Din menu-ul Options ,alegeti Axes/Grid Settings.
  • In casuta de dialog , apasati tab-u Grid.Tastati 0.005 in x spacing si y spacing dupa ce ati deselectat Auto.Click OK.

Pentru a crea marginile partii inconjuratoare:

  • Apasati butonul Line din bara de instrumente.Click pentru a desena o linie de la (0,0.05) la (0.01,0.05),(0.01, 0.04), (0.06, 0.04), si (0.06, 0.05)
  • Apasati 2nd Degree Bézier Curve in bara de intrumente.Faceti click la (0.06, 0.055), (0.055, 0.055), (0.05, 0.055), si (0.05, 0.05) pentru a desena un segment curbat (jumate de cerc)
  • Apasati Line .Faceti click la (0.04,0.05) pentru a crea o linie dreapta.
  • Apasati  2nd Degree Bézier Curve .Faceti click la (0.04,0.055),(0.035, 0.055), (0.03, 0.055), si (0.03, 0.06) pentru a desena un segment in forma de S.
  • Click Line .Faceti click la (0.03,0.07) pentru a desena o linie dreapta.
  • Apasati  2nd Degree Bézier Curve .Faceti click la (0.03, 0.075), (0.025, 0.075), (0.02, 0.075), si (0.02, 0.07) pentru a desena un segment curbat (semicerc)
  • Apasati Line.Faceti click la (0.01,0.07) pentru a crea o linie dreapta
  • Apasati  2nd Degree Bézier Curve .Faceti click la (0.01, 0.075), (0.005, 0.075), (0, 0.075), si (0, 0.07) pentru a desena un semicerc.
  • Apasati Line .Right-Click cu mouse-ul pentru a inchide curba si crea un obiect 2D CO1

Pentru a inlatura unghiurile ascutite din interiorul marginilor rotunjite ,folositi fillets cu o raza de 1mm:

  • Apasati Fillet/Chamfer din bara de instrumente
  • Selectati punctele 5,6,12 si 13.Tastati 0.001 in campul Radius

  • Click OK

Pentru a roti aceasta sectiune o revolutie completa in jurul unei axe de rotatie de la (0,0) la (1,0) in planul zx:

  • Din menu-ul Draw alegeti Revolve
  • In casuta de dialog , tastati 1 in campul x si 0 in y sub butonul Second point in zona Revolution axis
  • Click OK si mutati-va in view-ul 3D
  • Apasati Ctrl+A pentru a selecta ambele obiecte 3D, apasati butonul Union, si apoi apasati butonul Delete Interior Boundaries.Aceasta face ca intreaga piesa sa fie intr-o singur obiect cu un singur domeniu.Daca partile ar fi din modele diferite ,sariti peste acest ultim pas pentru a pastra cele doua subdomenii in geometrie.
  • Gata.Urmeaza meshuirea geometriei prin care se poate ajusta rezolutia regiunilor apropiate (sau marginale) pentru a aevita un cantitate excesiva de elemente in jurul zonelor rotunjite.Plot-ul de mai jos arata un exemplu unui mesh cu aproximativ 80000 de elemente.

Explorarea proprietatilor obiectelor

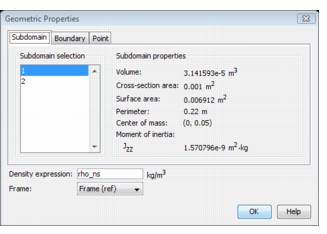

Folosirea casutei de dialog Geometric Properties

Puteti deschide casuta de dialog Geometric Properties din menu-ul Draw si din menu-ul PostProessing

Urmati pasii urmatori pentru a afisa proprietatile geometrice:

  • Din menu-ul Draw->Geometric Properties
  • In 3D,click pe tabul Subdomain pentru a vedea volumul si suprafata pentru subdomeniile selectate
  • Click pe tabul Boundary pentru a vedea aria suprafetei si perimetrul pentru marginile(legaturi) selectate
  • Click pe tabul Edge pentru a vedea lungimea laturilor seletate
  • Click pe tabul Point pentru a vedea coordonatele punctelor (atunci cand se selecteaza un singur punct) si distantele intre doua punte cand se selecteaza doua puncte

proprietatile geometrice din menu-ul postprocessing

In plus fata de proprietatile geometrice din menu-ul draw ,aceasta casuta de dialog contine urmatoare proprietati pentru domenii analizate in geometrie:

  • centru de masa pentru subdomenii (1D,2D cu simetrie axiala si 3D),margini (2D si 3D), si margini (3D).
  • momentul de inertie care este valabil in doua forme: 2D si 3D.

Figure 2-27: The Geometric Properties dialog box opened from the Postprocessing menu for a 2D axisymmetric model: the volume and surface area refer to the full 3D geometry.

Centru de greutate ,distanta intr-un conductor electric

Urmatorul exemplu arata cum sa folosim casuta de dialog Geometric Properties pentru calculul centrului de gravitatie si distanta intre doua puncte intr-un model de conductor electric.

  • Deshideti Model Navigator si apoi click pe tabul Model Library
  • Selectati COMSOL Multiphysics>Multiphysics>Electronic Conductor si apoi apasati OK
  • din menu-ul Postprocessing alegeti Geometric Properties
  • In casuta de dialog Geometric Properties faceti click pe un subdomeniu din lista Subdomain si apasati Ctrl+A pentru a seleta toate subdomeniile.Aceasta ofera o valoare pentru Centrul de masa ,deoarece densitatea este 1si corespunde unui material omogen
  • tastati "rho_ht" in campul Density expression si apoi<ENTER>pentru a updataproprietatile
  • Click OK
  • Apasati butonul Point Mode in bara de instrumente principala
  • Apasati butonul Zoom Window si apoi click si trageti cu maouse-ul pentru a mari
  • Selectati cele doua puncte din partea cea mai de jos .Apoi apasati butonul Geometric Properties pe bara deinstrumente Visualization/Selection

Figura 2-32:Distanta dintre cele doua puncte apare in log-ul de mesaje din partea de jos a interfetei

  • COMSOL Multiphysics afiseaza distanta dintreacestedoua puncte inlog-ul de mesaje:2e-4 [m] (0.2 mm).

Modelarea Fizicii si a Ecuatiilor

Acest capitol explica aria de metode care se poate folosi atunci cand se construiesc modele in COMSOL Multiphysics.Acest capitol subliniaza diferite optiuni pentru pasii de preprocesare necesare pentru a defini:

  • conditii de legatura si de interfata
  • proprietati ale materialelor sau ecuatiile domeniilor
  • conditii initiale

Variabile si Expresii

Folosirea variabilelor si Expresiilor

Pentru specifica un coeficient sau proprietate de material , puteti tasta o valoare sau expresie direct in campul de editare corespunzator.O astfel de expresie poate contine :

  • valori numerice
  • functii matematice si logice
  • coordonate spatiale,timpul, si variabile depedente
  • alte variabile predefinite
  • constante ,expresii ,variabile de cuplare ,si functii de interpolare care au fost definite de utilizator
  • unitati
  • functii ale COMSOL Multiphysics si operatori cum ar fi "diff" si flc1hs
  • functii MATLAB (doar cu interfata MATLAB)

Se pot folosi aceste tipuri de variabile si expresii in toate casutele de dialog din menu-ul Physics pentru setarile de punct ,latura,de legatura si de subdomenii.

Definirea Constantelor ,Expresiilor si Variabilelor de Cuplare

Pentru a adauga variabile si constante folosit menu-ul Options.

Constante

Constantele sunt globale care au aceeasi valoare pentru toate geometriile si subdomeniile. .

Figura 4-1: casuta de dialog Constants

Adaugarea de constante

Puteti adauga oricate constante doriti:

  • din menu-ul Options alegeti Constants
  • in casuta de dialog introduceti un nume in campul Name
  • In campul Expression definiti valoarea sau expresia.Apasati pe butonul Apply
  • Adaugati o descriere in campul Description .Aceasta este optionala si poate fi orice string
  • Adaugati mai multe constante inserand valori in alte randuri ale tabelei

Variabile cu Expresii

Adaugati expresii exprimate prin simboluri sau expresii prin variabile deschizand casuta de dialog din menu-ul Options si apoi Expressions.

Figure 4-2: The Subdomain Expressions dialog box.

Adaugarea unei variabile

Urmati pasii urmatori pentru a adauga sau edita o expresie variabila:

  • Din menu-ul Options->Expresions faceti click pe Global Expressions pentru a defini variabile care sunt valide peste tot in model si alte euatii globale care se sepcifica din casuta de dialog Global Equations
  • Scalar Expressions pentru a defini expresii scalare care sunt valabile pe toate nivelele geometriei
  • Subdomain Expressions pentru a defini folosurea variabilelor pe subdomenii
  • si alte

Folosirea de operatori matematici si logici si functii

Puteti folosi foarte multi operatori logici si matematici si functii impreuna cu constante pentru a specifica proprietati ale materialelor si coeficienti:

Table 4-1: operatori unari

Operator

Description

unary plus

unary minus

logical not

Table 4-2: operatori binari



oPERATOR

dESCRIPTION

plus

minus

multiply

divide

power

equal

not equal

>

greater than

>=

greater than or equal to

<

less than

<=

less than or equal to

or

&

and

Table 4-3: Mathematical Functions and Constants

Function

Description

Syntax example

abs

absolute value

abs(x)

acos

inverse cosine

acos(x)

acosh

inverse hyperbolic cosine

acosh(x)

acot

inverse cotangent

acot(x)

acoth

inverse hyperbolic cotangent

acoth(x)

acsc

inverse cosecant

acsc(x)

acsch

inverse hyperbolic cosecant

acsch(x)

angle

phase angle

angle(x)

asec

inverse secant

asec(x)

asech

inverse hyperbolic secant

asech(x)

asin

inverse sine

asin(x)

asinh

inverse hyperbolic sine

asinh(x)

atan

inverse tangent

atan(x)

atan2

four-quadrant inverse tangent

atan2(y,x)

atanh

inverse hyperbolic tangent

atanh(x)

besselj

Bessel function of the first kind

besselj(a,x)

bessely

Bessel function of the second kind

bessely(a,x)

besseli

modified Bessel function of the first kind

besseli(a,x)

besselk

modified Bessel function of the second kind

besselk(a,x)

conj

complex conjugate

conj(x)

cos

cosine

cos(x)

cosh

hyperbolic cosine

cosh(x)

cot

cotangent

cot(x)

coth

hyperbolic cotangent

coth(x)

csc

cosecant

csc(x)

csch

hyperbolic cosecant

csch(x)

eps

floating point relative accuracy

eps

erf

error function

erf(x)

exp

exponential

exp(x)

i j

imaginary unit

i

imag

imaginary part

imag(u)

inf

infinity

inf

log

natural logarithm

log(x)

log10

common logarithm (base 10)

log10(x)

log2

base 2 logarithm

log2(x)

max

maximum of two arguments

max(a,b)

min

minimum of two arguments

min(a,b)

mod

modulo operator

mod(a,b)

NaN nan

not-a-number

nan

real

real part

real(u)

pi

pi

pi

sec

secant

sec(x)

sech

hyperbolic secant

sech(x)

sign

signum function

sign(u)

sin

sine

sin(x)

sinh

hyperbolic sine

sinh(x)

sqrt

square root

sqrt(x)

tan

tangent

tan(x)

tanh

hyperbolic tangent

tanh(x)

Specificarea de functii discontinuie

Pentru a specifica o functie discontinua cum ar fi un pas in spatiu sau timp puteti folosi functii logice care se evalueaza la 1 daca este adevarata si 0 altfel.De exemplu,functia sin(2*pi*t)*(t<10) defineste o functie sinus care exista pentru timpul cat 10 secunde si apoi ia valoarea 0

Lucrul cu grupuri de domenii de grupuri

In casuta de dialog pentru setari de domenii, Boundary Settings ,de exemplu, apasati tabul Group.

Aici puteti schimba numele unui grup, sa creati unul nou,sau sa stergeti grupuri care nu sunt folosite.Nu puteti sterge grupuri care sunt folosite.

Pentru asocierea de domenii la un grup , mergeti de exemplu pe pagina Boundary.Selectati un set de domenii si alegeti un nume de grup din lista Group sub lista Boundary Selection.Grupul selectat apare acum la dreapta in lista.

.

Figure 4-13:selectarea tipului conditiei in lista Type

Figure 4-14: Pagina Color/Style

Specificarea de setari pe subdomenii si coeficientii EDP

Se pot seta diferite valori pentru fiecare subdomeniu folosind setari ale urmatoarelor tipuri:

  • Coeficienti care definesc Ecuatiile Diferentiale Partiale (EDP) ale subdomeniului.Coeficientii EDP sunt valabili pentru modurile EDP .
  • Proprietati ale materialelor ,surse si scurgeri (pierderi) care definesc fizica pe subdomeniu.

Puteti specifica coeficientii EDP folosind casuta de dialog Subdomain Settings.

Folosirea casutei de dialog Subdomain Settings

Figure 4-15: casuta de dialog Subdomain Settings pentru modul de aplicatie Plane Stress structural mechanics

  • Din menu-ul Physics, alegeti Subdomain Settings.

Daca selectati multiple subdomenii, coeficientii EDP si alte setari se aplica tuturor subdomeniilor selectate.Daca setarile difera pentru subdomeniile curent selectate, campurile de editare pentru acele subdomenii sunt blocate si sunt indicate cu o culoare de fond galbena.

Se pot debloca totusi prin plasarea mouse-ului in interiorul acelui camp si tastand ENTER.

Constrangeri ideale si non-ideale

Puteti alege ce tip de constrangere sa folositi din menu-ul Physics si apoi casuta de dialog the Application Mode Properties

Figure 4-23: casuta de dialog Application Mode Properties cu tipul de constrangere Vizualizarea si modificarea intregului sistem de ecuatii

specificarea coeficientilor edp pentru sistemul de ecuatii

Pentru a deschide casuta de dialog Subdomain settings pentru sistemul de ecuatii:

  • Din menu-ul Physics->Equation System->Subdomain Settings

Butonul Differentiate

Daca foram sistemului de ecuatii este de forma generala, casuta de dialog pentru intregul sistem de ecuatii contine un buton Differentiate care updateaza coeficientii c a , si pentru toate subdomeniile pentru a lua in cosniderare orice modificare care s-a facut la ceilalti parametri

specificarea conditiilor initiale pentru sistemul de ecuatii

Apasati tabul Init pentru a specifica valorile initiale pentru toate variabilele dependente (si derivatele de timp de gradul intai ale acestor variabile) in sistemul de ecuatii pe subdomaniile selectate.

Specificarea tipurilor elementelor pentru sistemul de ecuatii

Apasati tabul Element pentru a specifica forma functiilor,ordine de integrare si constrangeri pentru variabilele sistemului de ecuatii pentru subdomeniile selectate.

Vizualizarea si modificarea variabilelor din modurile de aplicatii

Apasati tabul Variables pentru a vedea o lista a variabilelor din modurile de aplicatii pentru un model.Toate apar cu urmatoarele informatii:

  • numele variabilei
  • expresia care defineste variabila
  • o desciere pentru variabila

Variabilele de legatura a mesh-elor interioare

Cateva moduri de aplicatii definesc acest tip de variabile.Daca una din aceste moduri de aplicatii definesc astfel de variabile, un tab aditional, Interior Variables, apare in casuta de dialog , unde se pot vizualiza si edita aceste variabile.

blocarea Setarilor subdomeniilor

Daca schimbati vreun coeficient al ecuatiilor diferentiale partiale sau alte setari in casuta de dialog Subdomain Settings pentru sistemul de ecuatii ,setarile originale raman in casutele de dialog Subdomain Settings pentru modurile de aplicatii.Cu toate acestea, COMSOL le blocheaza ("lock") pentru oricare subdomeniu unde au fost modificate la nivel de sistem.COMSOL foloseste apoi setarile pentru sistemul de ecuatii.Programul indica subdomeniile blocate in lista Subdomain selection cu un simbol de lacat.Pentru a reseta sistemul de ecuatii la valorile de baza, apasati butonul Reset Equation in casuta de dialog Subdomain Settings pentru sistemul de ecuatii.

Folosirea bibliotecii de Materials/ Coefficients

In casuta de dialog Materials/Coefficients Library puteti adauga si edita entitati ale acestei biblioteci.Mai departe puteti defini multiple bibilioteci de materiale, fiecare stocata intr-un fisier de date.

Folosirea Datelor de materiale /coeficienti in modele

Puteti accesa biblioteca de materiale sau coeficienti adin casuta de dialog Subdomain Settings in modurile fizice si in modulele optionale ale COMSOL.Selectarea unui material transfera proprietatile aplicabile la modelul curent.Nu este neaparat necesar sa se defineasca toate proprietatile pentru o entitate.

Proprietatile valabile sunt grupate in conformitate cu contextul lor fizic.Grupurile implicite valabile sunt Physics, Elastic, Electric, Fluid, Piezoelectric, si Thermal, fiecare fiind pe o pagina separata cu tab in casuta de dialog Materials/Coefficients Library.In plus, exista intotdeauna un tab numit All care afiseaza toate proprietatile.

Puteti de asemenea adauga si alte grupuri definite cu cantitati noi sau aditionale impreuna cu o descriere a cantitatii prin editarea fisierului de date al bibliotecii.Atunci cand se incarca materiale dintr-o casuta de dialog din setari de domenii , exista un tab aditional cu acelasi nume cu al tabului din casuta de dialog pentru setari pe domenii care afiseaza doar proprietatile care se aplica la setarile pentru acel domeniu.

Aceeasi proprietate poate aparea in cateva grupuri cu diferite descrieri in diferite grupuri.Pentru a vizualiza doar proprietati ale materialelor definite , selectati optiunea Hide undefined properties din casuta de dialog Materials/Coefficients Library.

.

Figure 4-29: casuta de dialog Materials/Coefficients Library

Folosirea unui material sau coeficient

Din menu-ul Physics deschideti casuta de dialog Subdomain Settings

Apasati tabul Physics sau Material care depinde de modul de aplicatie

Apasati butonul Load pentru a dschide casuta de dialog Matarials/Coefficients Library

In lista Materials ,selectati materialul care vreti sa-l folositi

Apasati OK

Accesarea proprietatilor materialelor

Puteti accesa orice valoare a proprietatii din materialele care au fost incorporate in model prin tastarea numelui sau in campul de editare dorit.Numele proprietatilor materialelor folosesc numele materialelor din model ca prefix.De exemplu, tastand mat1_rho in orice camp de editare ofera denistatea materialului care a fost incorporat primul in model, pe cand mat2_rho este densitatea celui de-al doilea material.In casuta de dialog Materials/Coefficients Library, puteti gasi aceste prefixe in paranteze dupa numele materialelor in folderul Model.

Figure 4-30: prefixurile pentru aluminiu (mat1) si aer (mat2) apar imediat langa materialele in folderul Model

Specificarea conditiilor de legatura

Conditiile de legatura definesc interfata dintre geometria modelului si ceea ce-l inconjoara.Puteti de asemenea defini conditii de interfata in legaturile de interior intr-o geometrie a modelului.

Pentru a specifica ceoficienti de legatura generali oentru orice model din COMSOL foflositi casuta de dialog Boundary Settings pentru sistemul de ecuatii.

Legaturi de interior si de exterior

Cand se specifica conditii de legatura si de interfata COMSOL diferentiaza legaturile de interior si de exterior in felul urmator:

  • O legatura de exterior este legatura din afara domeniului de modelare
  • O legatura de interior este interfata care separa doua subdomenii dintr-un domeniu de modelare

Daca o ecuatie sau mod de aplicatie este dezactivata intr-un domeniu ,legatura de interior dintre domeniul activ si cel inactiv devine o legatura de exterior pentru variabilele sale pentru ca este apoi in afara domeniului de modelare pentru acele campuri.

Figure 4-34:exemple de legaturi interioare si exterioare

Setarea de conditii pe legaturi

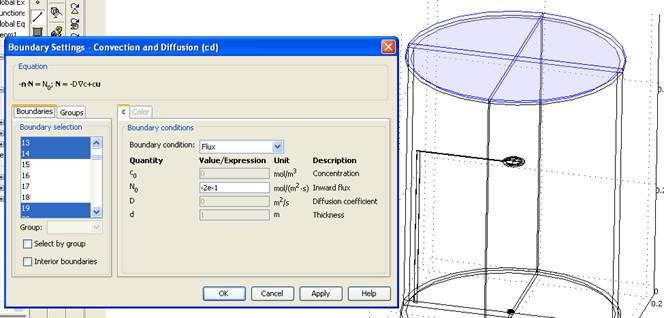

In menu-ul Physics ,alegeti Boundary Settings pentru a deschide casuta de dialog cu acelasi nume.

Figure 4-35: casuta de dialog Boundary Settings petnru modul de aplicatie PDE, Coefficient Form.

Figure 4-36: casuta de dialog Boundary Settings pentru acelasi lucru dar cu 2 variabile

Modificarea setarilor de legatura pentru sistemul de ecuatii

Pentru a vizualiza si seta conditiile de legatura pentru intregul sistem de ecuatii ca si coeficienti de legatura standard:

  • In menu-ul Physiscs->Equation System->Boundary Settings
  • In casuta de dialog Boundary Settings, editati coeficientii de legatura pentru sistemul de ecuatii.

Aici puteti seta conditii pentru:

  • Cuplari intre diferite moduri de aplicatii in modelarea multifizica
  • Conditii de legatura care nu sunt suportate in casuta de dialog standard Boundary Settings pentru modurile de aplicatii in care lucrati

.

Figure 4-38: casuta de dialog Boundary Settings pentru intregul sistem de ecuatii.

setarea de valori initiale pe legaturi

Apasati tabul Init pentru a specifica valorile initiale pe legaturile selectate .In mod normal nu este necesar sa se specifice aceste valori.Totusi, uneori este folositor daca o variabila este definita numai pe o legatura cum ar fi multiplicatori Lagrange in constrangeri slabe.

vizualizarea si modificarea variabilelor modurilor de aplicatii

Apasati tabul Variables pentru a vedea o lista a acestor variabile pe legaturile unui model.Acest tab afiseaza toate acest tip de variabile impreuna cu urmatoarele informatii:

  • Numele variabilei
  • Expresia care defineste variabila
  • O descriere a variabilei

Setarea de conditii pe legaturi de interior

In mod implicit nu puteti seta conditii de interfata pe legaturi interioare.COMSOL MultiPhysics asigura intotdeauna continuitatea fluxului in interiorul legaturilor interioare, asa ca in majoritatea cazurilor nu este nevoie sa va ganditi la aceste conditii.

Pentru a activa specificarea de conditii la interfata din interiorul legaturilor interioare:

  • Din menu-ul Physics ->Boundary Settings
  • Bifati casuta Interior boundaries

Figure 4-39:activarea legaturilor interioare in casuta de dialog Boundary Settings

Puteti selecta acum toate legaturile din lista Boundary selection.

Aplicatiile unde conditiile de legatura interioare pot fi folositoare includ:

  • Surse interioare si scurgeri
  • Discontinuitati in flux de-a lungul unei legaturi interioare

Specificarea de conditii de legatura pentru perechi identice

Puteti seta conditii pentru aceste perechi prin apasarea tabului Pairs in casuta de dialog Boundary Settings.

Specificare de setari pe puncte si laturi

Folositi setari pe puncte sau laturi pentru a descrie ,de exemplu, surse punctiforme sau liniare.

Folosirea de setari pe puncte

Pentru aceasta se foloseste casuta de dialog Point Settings.

Figure 4-40: casuta de dialog Point Settings

Setari de puncte pentru sistemul de ecuatii

Pentru a vizualiza si modifica setari de puncte pentru intregul sistem de ecuatii:

  • In menu-ul Physics->Equation system->Point Settings
  • In casuta de dialog Point Settings introduceti contributiile pe puncte pentru a crea surse punctuale

Pentru a seta tipuri si forma functiilor , apasati tabul Elements

Folosirea de setari pe laturi

Setarile pe muchii sunt valabile doar pe modele 3D.Ele merg intr-un mod similar cu setarile pe puncte .Ele sunt utile pentru a modela de exemplu surse liniare.Pnentru aceasta se foloseste casuta de dialog Edge Settings.

Figure 4-42: casuta de dialog Edge Settings

Setari pe muchii pentru sistemul de ecuatii

Pentru a modifica si vizualiza setarile pe muchii pentru intregul sistem de ecuatii:

  • Mergeti in menu-ul Physics->Equation System->Edge Settings

  • In casuta de dialog Edge Settings, introduceti contributille pe muchii pentru a crea de exmplu surse liniare
  • Pentru a specifica valori initiale pe muchii alegeti tabul Init

Pentru a seta tipurile de elemente si forma functiilor apasati tabul Elements

Folosirea de conditii de legatura periodice

Folositi periodic boundary conditions, periodic edge conditions, si periodic point conditions pentru a defini o constrangere care fac doua cantitati egale pe doua diferite (dar de obicei domenii cu functii de aceeasi forma).

Pentru a implementa conditii de legatura periodice urmati pasii urmatori:

  • Folositi o conditie de legatura omogena Neumann pe toate legaturile pentru care vreti sa aplicati periodicitate
  • In menu-ul Physics ->Periodic Condition si apoi apasati tipul domeniului: Boundary, Edge sau Point.
  • In casuta de dialog pentru conditii periodice, specificatei sursa geometriei pe pagina Source.Tastati expresia care doriti s-o folositi in conditia de periodicitate pentru sursa.

Apasati tabul Destination pentru a defini domeniile destinatie.Selectati geometria (daca sunt mai multe) din lista Geometrysi apoi click pentru a selecta legaturile care devin destinatii.In campul Expression tastati expresia care devine egala cu expresia pentru sursa domeniului.

modelarea folosind interfata grafica

Model Navigator

  • Porniti COMSOL Multiphysics.
  • In Model Navigator selectati 2D din lista Space dimension
  • In folderul COMSOL Multiphysics>PDE Modes selectati PDE ,Coefficient Form si apoi Eigenvalue analysis.Asigurati-va ca ati selectat in lista Element Lagrange - Quadratic
  • Click OK

Modelarea geometriei

  • Selectati menu-ul Draw>Specify Objects>Rectangle pentru a deschide casuta de dialog Rectangle.Tastati 1 in campul de editare Width si sqrt(pi) in Height .Select the menu item Draw>Specify Objects>Rectangle to open the Rectangle dialog box. Type
  • Click OK

Setarea de proprietati fizice

Conditii de legatura

Din menu-ul Physics deschideti Boundary Settings

Selectati toate legaturile si alegeti Neumann boundary conditions.Lasati valorile implicite.

Click OK

Setari de subdomeniu

Folositi setarile implicite

Conditii de legatura periodice

In menu-ul Physics alegeti Periodic Conditions,si apoi Periodic Boundary Conditions.

Pe pagina Source selectati Boundary 1.Tastati u in campul Expression apoi apasati Enter

Apasati tabul Destination.Selectati casuta pentru Boundary 4.Tastati u in campul Expression

Selectati tabul Source Vertices.Adaugati vertecsii 1 si 2 in lista Source vertices

Click pe tabul Destination Vertices.Adaugati vertecsii 3 si 4 in lista Destination vertices

Aceasta inchieie periodicitatea pe legaturile verticale.Urmariti pasii care urmeaza pentru a face solutia periodica si de-a lungul legaturilor orizontale.

  • Clcik pe tabul Source si apoi selectati Boundary 2.Pe randul 2, tastati u in campul Expression si apoi apasati Enter
  • Clcik pe tabul Destination si apoi selectati casut apentru Boundary 3.Tastati u in campul de editare Expression
  • Apasati tabul Source Vertices si adaugatii vertecsii 1 si 3 in lista Source Vertices
  • Apasati tabul Destination Vertices si adaugati vertecsii 2 si 4 in lista Destination vertices
  • Click OK

Generare meshei

  • Apasati butonul Initialize Mesh de pe bara de instrumente principala
  • Apasati butonul refine Mesh o singura data

Calcularea Solutiei

Algoritmul eigenvalue nu este demn de incredere atunci cand parametrul care se specifica in campul Search for eigenvalues around este egal cu o valoare eigenvalue .Aceasta problema particulara are o valoare eigenvalue zero, deci trebuie schimbata valoarea acestui parametru

Deschideti casuta de dialog Solver Parameres

Tastati 10 in campul de editare Search for eigenvalues around

Apasati butonul Solve in bara de instrumente principala pentru a calcula solutia

Postprocesare si vizualizare

  • Din menu-ul Postprocessing deschideti fereastra de dialog Plot Parameters
  • Din lista EigenValue alegeti ultima valoare
  • Apasati Apply pentru a cacula fiecare valoare eigenvalue
  • Cick OK

Partea a II-a .Aplicatie pentru depunerea de straturi subtiri intr-un cuptor cilindric

Principiul

Ne propunem sa studiem niste fenomene care ar putea avea loc in incinta unui cuptor pentru depunerea de straturi subtiri.Exista un cuptor cilindric care jos,la baza intr-un creuzet este substanta in stare lichida care se evapora in tot spatiul incintei si se depune pe un substrat dintr-un anumit material.

Fenomenele care le studiem incep din momentul in care substanta de evaporat este deja in stare lichida, avem deja un vid inaintat in incinta ,ignorand astfel procesele de creare a vidului si alte procese care ar avea loc in timpul incalzirii si topirii substatei de evaporat.

Cu ajutorul COMSOL Multiphysics ne propunem sa studiem gradientii de concentratie din tot volumul incintei si variatia acestora in timp cat si, eventual, variatia (cresterea) grosimii de substanta depusa pe substrat.

Aparatul

Pentru o simulare a depunerilor de straturi subtiri trebuie mai intai creata o geometrie a incintei unde are loc evaporarea substantei ce se va depune pe un suport din anumit material, precum si pe intreaga suprafata interioara a incintei.

Toate componentele sa aibe o simetrie cilindrica:

- substanta de evaporat: un disc orizontal cu un anumit volum (diametru de 10mm si grosime 1mm din carbon (grafit)) ce va determina grosimea stratului depus raportata la intreaga suprafata interna a incintei pe care o vede geometria substantei de evaporat

- suportul pe care se depune sa fie un disc orizontal din siliciu monocristal cu diametru de 30mm si grosime 1mm, situat simetric fata de substanta de evaporat la o inaltime de 300mm, sprijinit pe un inel

- inelul orizontal (din cupru sau dural cu diametru interior de 28mm iar cel exterior de 40mm) are un guler de 1mm pentru ghidarea plachetei de siliciu si este fixat pe lateral de o tija verticala de sustinere pe placa de baza;

- placa de baza (tot un disc orizontal din otel inox cu diametru de 400mm pe care se sprijina incinta din otel inox de forma unui cilindru cu capac superior de acelasi diametru si inaltime de 500mm;

- creuzetul (disc orizontal (diametru 12mm si grosime 2mm) din wolfram aflat la temperatura de topire a grafitului) ce contine substanta de evaporat intr-un locas (spatiul gol exact cat discul materialului de evaporat), si este situat in centrul placii de baza pe un disc orizontal din ceramica (cu o buna izolatie termica).

Apoi trebuie sa vedem cu ce modul din Comsol putem studia transferul termic de la creuzet la materialul de evaporat iar acesta din urma dupa ce atinge temperatura de topire incepe sa se evapore foarte repede in tot volumul incintei si prin urmare se va condensa pe toate suprafetele celorlalte componente din incinta pentru ca sunt mai reci (20 grade Celsius).

Desenarea geometriei in COMSOL in 3D

Figura 1-pornirea aplicatiei COMSOL cu menu-ul de New

Incepem prin pornirea programului si alegem din lista Space Dimension 3D apoi din lista de noduri COMSOL Multiphysics ->Convection and Difussion ->Transient analysis, si apoi click pe butonul OK.

Pentru a desena geometria trebuie sa facem mai intai desenul geometrie 2D care va fi de fapt ca un fel de sectiune prin geometria 3D. Aceasta sectiune o vom roti si apoi vom obtine geometria 3D.

Pentru aceasta trebuie mai intai sa setam planul de lucru si atunci :

-mergem in menu-ul Draw->Work-Plane Settings va apare o fereastra de dialog, lasam optiunile implicite si apasam OK.


Figura 2-Setarea planului de lucru

Pentru desenarea placii de baza ,desenam un dreptunghi(deocamdata nu conteaza dimensiunile si pozitia acestuia) apoi dam dublu click pe chenarul tocmai desenat si va apare o fereastra de dialog, si setam valorile campului ca in imaginea de mai jos.

Figura 3-setarile pentru placa de baza

Procedam la fel pentru capac, cilindru, suport de depunere si inel

Figura 4- setarile pentru cilindru

Figura 5-setarile pentru capac



Figura 6 -setari pentru inel

Figura 7- setari pentru suportul de depunere


Acum, avem un creuzet in care avem substanta lichida de evaporat ,iar creuzetul se sprijina pe un disc de ceramica.Discul de ceramica se afla si el pe placa de baza.Sa desenam si pe acestea.

Discul de ceramica este simplu: avem un dreptunghi care va avea urmatoarele setari ca in figura:

Figura 8-setarile pentru discul de ceramica

Pentru creuzet procedam in felul urmator:

-desenam un dreptunghi si-i setam proprietatile

-desenam un al doilea dreptunghi dar care va fi in interiorul celui anterior si-i setam proprietatile

-selectam cele doua dreptunghiuri si apasam butonul Difference din menu-ul Draw

-obtinem astfel forma creuzetului dorita

Toti acesti pasi sunt prezentati in figurile de mai jos



Figura 9- primul dreptunghi pentru creuzet si setarile lui

Figura 10 -al doilea dreptunghi pentru creuzet si setarile lui

Figura 11-selectarea celor doua dreptunghiuri si apasarea butonului Difference


Figura 12- Rezultatul diferentei

Pentru adaugarea substantei de evaporat este simplu: adaugam in spatiul gol din figura de mai sus un dreptunghi de aceleasi dimensiuni sa se potriveasca exact.


Figura 13- desenarea dreptunghiului pentru substanta de evaporat

Acum avem finalul piesei noastre in 2D.Pentru a obtine forma 3D nu trebuie decat sa rotim cu 360 de grade in jurul axei de simetrie.Pentru aceasta ,mergem in menu-ul (sa arat aici care menu) si va aparea o fereastra de dialog.Lasam setarile implicite fiindca chiar pe astea le vrem si apasam OK

Figura 14-fereastra de dialog pentru rotirea geometriei


Si iata si piesa noastra rotita si in modul de vizulizare 3D.


Figura 15 - finalul piesei.

Dupa ce am desenat piesa ,urmeaza setarea proprietatilor de material (Subdomain Settings) si conditiile la margine (Boundary Settings)

Setarea proprietatilor de material (Subdomain Settings)

Pentru a vedea mai bine ce obiect alegem ne folosim de butonul "Zoom Window" din figura de mai jos. Acesta are rolul de a alege o regiune prin click-drag-release si apoi programul va mari acea zona.

Figura 16-Butonul Zoom Window

Figura 17-selectarea regiunii dorite

Acum,pentru a seta proprietatile de material se procedeaza in felul urmator:

-mergem in menu-ul Physics si alegem Subdomain Settings.

-va aparea o casuta de dialog in care se pot insera parametri respectivi si conditiile initiale

-aceste marimi variaza de la model la model dar in cazul nostru pentru conditiile de material sunt importante Reaction Rate si Velocity ,iar pentru conditiile initiale avem concentratia.

Inca o precizare de facut ar fi :COMSOL ofera niste librarii de materiale care au anumite proprietati, dar se poate lucra si cu niste materiale generice (cum este cazul nostru) dandu-le proprietati care ni le-am dori prin aceasta intelegandu-se faptul ca am dori un material cu acele proprietati chiar daca acesta exista sau nu.

Figura 18 - menu-ul Subdomain Settings



Figura 19-specificarea setarilor de subdomeniu

Figura 20-specificarea conditiilor initiale

Setarea conditiilor la margine (Boundary Settings)

Figura 21- menu-ul Boundary Settings

Pentru specificarea conditiilor la margine procedam in felul urmator:

-din menu-ul Physics alegem Boundary Settings

-va aparea o casuta de dialog

-in lista Boundary Selection alegem toate elementele din lista cu Ctrl+A

-din lista de optiuni din partea dreapta alegem Insulation / Symmetry (in felul acesta le facem pe toate ca un fel de izolator)

Figura 22- fereastra de dialog Boundary Settings si setarea tuturor obiectelor la Insulation/Symmetry

-urmeaza selectia suprafetei care reprezinta suprafata substantei de evaporat si setarea conditiei urmarite.Se poate alege in cazul nostru Concentration sau Flux, diferenta intre ele este ca se va prezenta in modul de Postprocessing distributia de concentratie, respectiv de flux.Noi am facut solve pentru amandoua dar se prezinta doar penru Concentration.

-selectam si suprafetele date de capac si setam si pentru acestea proprietatile aratate in figura de mai jos

Atentie, suprafetele capacului sunt de fapt doua cercuri (unul sus si unul jos) deoarece capacul are si el o grosime.

Figura 23-setarea proprietatilor pentru substanta de evaporat lichida

Figura 24-setarea proprietatilor pentru capac

Setarea de parametri pentru Solve

Urmeaza rezolvarea solutiei noastre.Pentru aceasta este necesar mai intai sa setam si niste parametri .

In primul rand, stim ca variabilele noastre care le urmarim (concentratie,flux) sunt variabile in timp. Deci avem in casuta de instrumente principala butonul Solver Parameters care arata ca in figura de mai jos.

Figura 25-Butonul de Solver Parameters

In casuta de dialog Solver Parameters ne alegem din partea stanga din regiunea Analysis types ,din lista Convection and Diffusion ,optiunea Transient ( variabile dependente de timp).Tot in partea stanga in lista de solver alegem Time dependent.In partea dreapta in tabul General putem edita deocamdata 0:0.5:10 ceea ce inseamna ca incepem de la timpul =0 (zero) ,cu pasul de 0.5 secunde (din 0.5 in 0.5 secunde) si terminam simularea la timpul egal cu 10 secunde.Apoi apasam OK.

Figura 26- fereastra de dialog Solver Parameters

Dupa setarea parametrilor de solve urmeaza rezolvarea solutiei propriu-zise.Aceasta se face prin apasarea butonului Solve din casuta de instrumente principala .Va aparea o casuta de dialog in timpul rezolvarii solutiei cu progresul acesteia.Aceasta operatie dureaza o perioada de timp.In cazul nostru a durat cam 40-50 minute.

Figura 27-butonul Solve

Figura 28-Casuta de dialog cu progresul rezolvarii solutiei

Figura 29-un posibil rezultat dupa ce operatia de solve s-a incheiat

Postprocessing

Urmeaza operatia de postprocessing, adica vizualizarea anumitor marimi (acelea care ni le dorim si in locurile care ni le dorim).Am considerat util vizualizarea pe Edge si Boundary.Pentru aceasta procedam in felul urmator:

-alegem din bara principala butonul Plot Parameters

-bifam in tabul General optiunile Boundary si Edge si le debifam pe celelalte.Ca exercitiu se pot bifa pe rand aceste optiuni si se apasa Apply penru a vizualiza diferite date ,dar fara a inchide fereastra

-apoi mergem pe taburile Boundary si respectiv Edge (pentru ca pe acestea le-am bifat in tabul General) si setam de acolo diferitele marimi care se doresc a fi vizualizate.

Figura 30-butonul Solver Parameters

Figura 31-Tabul General

Figura 32-tabul Boundary

Figura 33-tabul Boundary dar cu optiunile marimilor de vizualizat

Figura 34-tabul Edge

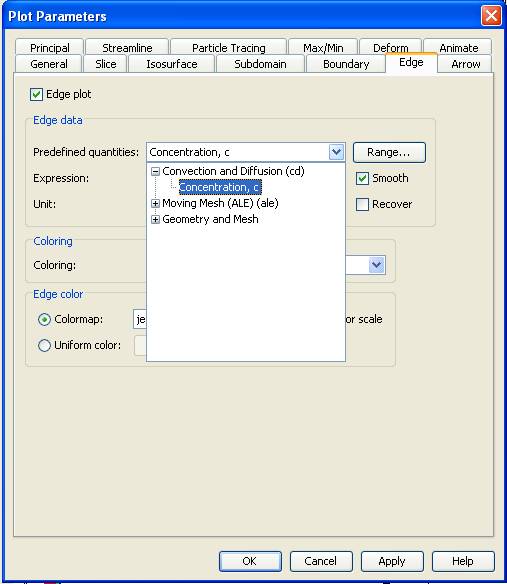

Figura 35-tabul Edge dar cu optiunile de ales

Desenarea pentru cazul geometriei 2D

Vrem pentru cazul 2D deoarece COMSOL se pare ca nu stie sa faca un gradient in mediul vidului decat daca-I specificam noi un mediu.De aceea vom considera ca o sectiune prin cilindrul nostru ,vom umple spatiul gol cu un mediu (un dreptunghi dar sa inlaturam spatiile formate de substanta de depunere si ansamblul format din substanta de evaporat ,creuzetul si discul ceramic)

Pornim de la varianta 2D a geometriei dar inainte de a o roti in jurul axei de simetrie.

Pentru a obtine ca un fel de sectiune prin cilindru trebuie ca geometria care o avem s-o oglindim fata de axa de simetrie ,apoi sa umplem spatiul gol cu material dar sa lasam totusi substanta de evaporat si suportul de depunere .

Pentru aceasta va trebuie sa procedam in felul urmator:

-selectam toate obiectele si apasam butonul Mirror

-va aparea o fereastra de dialog, pentru care lasam valorile implicite (pe astea le vrem) si apasam OK

-rezulta piesa noastra care o dorim


Figura 36-piesa de la care pornim


Figura 37- Butonul mirror


Figura 38- Casuta de dialog pentru mirror


Figura 39 -Rezultatul oglindirii fata de axa de simetrie.

Acum trebuie sa adaugam mediul in acest cilindru deoarece dorim sa vizualizam un gradient (de orice marime fizica dorim) in interiorul cilindrului,iar COMSOL ,in cazul de fata, va face doar unde stie el ca are geometrie .

Pentru aceasta desenam un dreptunghi exact in tot spatiul cilindrului

-apoi desenam un dreptunghi care-l suprapunem exact peste suportul de depunere

-apoi scadem din dreptunghiul acesta mare ultimul dreptunghi care l-am pus peste suportul de depunere

-adaugam un alt dreptunghi care il suprapunem peste dreptunghiul format din discul de ceramica,creuzet si substanta de evaporat.

-apoi scadem si acest ultim dreptunghi din marele dreptunghi

Toate acestea sunt sugerate in figurile de mai jos.


Figura 40- Desenarea unui dreptunghi care va fi exact in interiorul cilindrului.Acesta va reprezenta mediul din interior.

Se deschide casuta de dialog Create Composite object(din menu-ul Draw->Create Composite Object.), se selecteaza obiectele dorite iar apoi in campul Set Formula punem semnul minus ca operatie intre cele doua obiecte.


Figura 41-selectarea celor 2 obiecte din casuta de dialog Create Composite Object si apoi setarea formulei (prin schimbarea cu semnul minus) pentru crearea operatiei de diferenta a celor doua obiecte


Figura 42-rezultatul diferentei de mai sus


Figura 43-selectarea obiectelor care sunt constituite dintr-un dreptunghi care acopera substanta de evaporat ,creuzetul si discul de ceramica si a dreptunghiului mare si apoi diferenta dintre aceste doua dreptunghiuri.


Figura 44-Rezultatul diferentei

Dupa ce am desenat piesa ,urmeaza setarea proprietatilor de material (Subdomain Settings) si conditiile la margine (Boundary Settings)

Setarea proprietatilor de material (Subdomain Settings)

Figura 45-setarea parametrilor in casuta de dialog Subdomain Settings

Figura 46-setarea conditiilor initiale

Setarea conditiilor la margine (Boundary Settings)

Figura 47-setarea conditilor de margine pentru substanta de evaporat

Figura 48-setarea conditiilor de margine pentru capac

Figura 49-setarea conditiilor de margine pentru substanta de depunere

Setarea de parametri pentru Solve

Aceste casute de dialog au fost explicate atunci cand am facut simularea pentru 3D.

Figura 50-parametri din casuta de dialog Solver Parameters

Postprocessing

Figura 51-Rezultatul operatiei

Bibliografie

Note de curs Termodinamica S. Stefan

Documentatia de Help a programului COMSOL Multiphysics

https://www.comsol.com





Politica de confidentialitate


creeaza logo.com Copyright © 2024 - Toate drepturile rezervate.
Toate documentele au caracter informativ cu scop educational.
