Circuite rezistiv-capacitive paralel

Circuite rezistiv-capacitive paralel


Circuite rezistiv-capacitive paralel

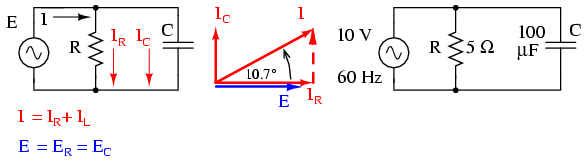

Circuit rezistiv-capacitiv paralel

Folosind aceleasi valori, vom conecta rezistorul si condensatorul in paralel, si vom trece la analiza acestuia folosind metoda tabelului.

Analiza circuitului

Valorile initiale

Marime

R

C

Total

Unitate

E

10 + j0
10 00

V

I

A

Z

5 + j0
5 00

0 - j26,52
26,52 -900

Ω

Intrucat sursa de tensiune are aceeasi frecventa ca si in cazul circuitului serie, iar rezistorul si condensatorul au aceleasi valori ale rezistentei, respectiv capacitatii, valorile impedantelor trebuie sa fie aceleasi. Prin urmare, putem incepe completarea tabelului cu valorile cunoscute.

Caderile de tensiune pe rezistor si condensator

Marime

R

C

Total

Unitate

E

10 + j0
10
00

10 + j0
10
00

10 + j0
10 00

V

I

A

Z

5 + j0
5 00

0 - j26,52
26,52 -900

Ω

Fiind un circuit paralel, stim faptul ca tensiunea este aceeasi pe fiecare dintre componente, prin urmare, putem introduce tensiunea totala (10 V 0o) pe toate coloanele.

Curentii prin rezistor si condensator

Marime

R

C

Total

Unitate

E

10 + j0
10 00

10 + j0
10 00

10 + j0
10 00

V

I

2 + j0
2
00

0 + j376,99m
376,99m
900



A

Z

5 + j0
5 00

0 - j26,52
26,52 -900

Ω

Acum putem aplica legea lui Ohm vertical (I = E / Z) pentru cele doua coloane din tabel, calculand curentul prin rezistor, respectiv condensator.

Curentul total

Marime

R

C

Total

Unitate

E

10 + j0
10 00

10 + j0
10 00

10 + j0
10 00

V

I

2 + j0
2 00

0 + j376,99m
376,99m 900

2 + j376,99m
2,03
10,670

A

Z

5 + j0
5 00

0 - j26,52
26,52 -900

Ω

Asemenea circuitelor de curent continuu, curentul total este suma curentilor de ramura (legea lui Kirchhoff pentru curent):

Impedanta totala

Marime

R

C

Total

Unitate

E

10 + j0
10 00

10 + j0
10 00

10 + j0
10 00

V

I

2 + j0
2 00

0 + j376,99m
376,99m 900

2 + j376,99m
2,03 10,670

A

Z

5 + j0
5 00

0 - j26,52
26,52 -900

4,82 - j910,14m
4,91
-10,670

Ω

Impedanta totala poate fi calculata folosind legea lui Ohm (Z = E / I), vertical, pe coloana "Total".

Impedanta paralela

Dupa cum am mai vazut, impedanta paralel poate fi calculata folosind o formula echivalenta cu cea folosita pentru calcularea rezistentei totale paralele. Trebuie amintit faptul ca aceasta regula a impedantei paralele se aplica indiferent de tipul impedantelor ce le avem in paralel. Cu alte cuvinte, nu conteaza daca avem circuite compuse exclusiv din rezistori paraleli, bobine paralele, condensatoare paralele sau orice alt tip de combinatie intre cele trei; sub forma impedantei (Z), toti termenii sunt comuni si pot fi aplicati uniform in aceeasi formula:

Singurul dezavantaj al acestei ecuatii este volumul mare de munca necesar pentru a efectua calculele matematice. Dar, indiferent de metoda ce o aplicam pentru calcularea impedantei paralel din circuitul de mai sus (fie folosind legea lui Ohm, fie formula echivalenta), rezultatul este identic.
