Circuite rezistiv-inductive paralel in curent alternativ

Circuite rezistiv-inductive paralel in curent alternativ


Circuite rezistiv-inductive paralel in curent alternativ

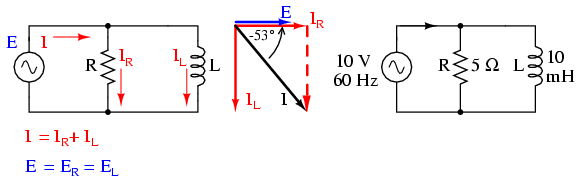

Circuit rezistiv-inductiv paralel

Sa luam in considerare aceleasi componente din circuitul serie, dar sa le conectam de data aceasta in paralel.

Rezolvarea circuitului

Valorile initiale

Marime

R

L

Total

Unitate

E

10 + j0
10 00

V

I

A

Z

5 + j0
5 00

0 + j3,76
3,76 900

Ω

Deoarece sursa de tensiune are aceeasi frecventa ca si in cazul circuitului serie, iar rezistorul si bobina au aceleasi valori ale rezistentei si inductantei, acestea trebuie sa aiba aceleasi valori ale impedantei. Prin urmare, incepem completarea tabelului cu aceleasi valori initiale.

Caderile de tensiune pe rezistor si bobina

Marime

R

L

Total

Unitate

E

10 + j0
10
00

10 + j0
10
00

10 + j0
10 00

V

I

A

Z

5 + j0
5 00

0 + j3,76
3,76 900

Ω

Singura diferenta fata de cazul precedent, este ca de data aceasta vom aplica regulile circuitelor paralele, si nu cele ale circuitelor serie. Metoda de lucru este practic aceeasi ca si in cazul circuitelor de curent continuu. Cunoastem faptul ca tensiunea este aceeasi pe toate componentele intr-un circuit paralel, asa ca putem completa toate coloanele cu aceeasi valoare a tensiunii.

Curentul prin rezistor si bobina

Marime

R

L

Total



Unitate

E

10 + j0
10 00

10 + j0
10 00

10 + j0
10 00

V

I

2 + j0
2
00

0 - j2,65
2,65
-900

A

Z

5 + j0
5 00

0 + j3,76
3,76 900

Ω

Acum putem aplica legea lui Ohm (I = E / Z) vertical pentru cele doua coloane, calculand curentul prin rezistor si curentul prin bobina.

Curentul total

Marime

R

L

Total

Unitate

E

10 + j0
10 00

10 + j0
10 00

10 + j0
10 00

V

I

2 + j0
2 00

0 + j2,65
-90 00

2 - j2,65
3,32
-52,980

A

Z

5 + j0
5 00

0 + j3,76
3,76 900

Ω

La fel ca in cazul circuitelor de curent continuu, curentii de ramura in circuitele de curent alternativ se insumeaza pentru a forma curentul total (legea lui Kirchhoff pentru curent este valabila si in acest caz).

Impedanta totala

Marime

R

L

Total

Unitate

E

10 + j0
10 00

10 + j0
10 00

10 + j0
10 00

V

I

2 + j0
2 00

0 + j2,65
-90 00

2 - j2,65
3,32 -52,980

A

Z

5 + j0
5 00

0 + j3,76
3,76 900

1,81 + j2,4
3,01
52,980

Ω

Impedanta totala poate fi calculata folosind legea lui Ohm (Z = E / I) vertical pe coloana "Total".

Impedanta paralel

Impedanta totala poate fi calculata, de asemenea, folosind o formula echivalenta celei folosite pentru calcularea rezistentei totale paralele:

Indiferent ce metoda folosim, rezultatul este acelasi.
