Conectarea in serie si in paralel a condensatorilor

Conectarea in serie si in paralel a condensatorilor


Conectarea in serie si in paralel a condensatorilor

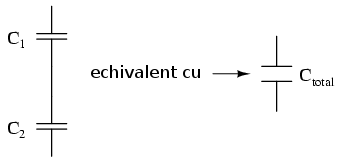

Conectarea in serie

La conectarea condensatorilor in serie, capacitatea totala este mai mica decat capacitatea oricarui condensator individual. Daca doua sau mai mule condensatoare sunt conectate in serie, efectul rezultat este cel al unui condensator (echivalent) avand distanta dintre armaturi egala cu suma distantei dintre armaturile tuturor condensatorilor individuali. Dupa cum am vazut in sectiunea precedenta, o crestere a distantei dintre armaturi, toti ceilalti factorii find egali, duce la o scadere a capacitatii.

Formula de calcul

Formula pentru calculul capacitatii serie totale este asemanatoare celei pentru calcularea rezistentei echivalente la conectarea rezistorilor in paralel.

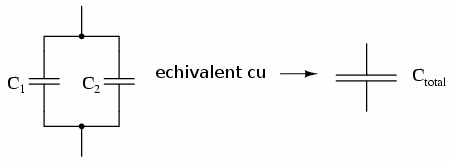

Conectarea in paralel

Atunci cand conectarea condensatoarelor se realizeaza in paralel, capacitatea echivalenta totala este suma capacitatilor individuale ale condensatoarelor. Daca doua sau mai multe condensatoare sunt conectate in paralel, efectul rezultat este cel al unui singur condensator (echivalent) avand aria armaturilor egala cu suma ariilor armaturilor tuturor condensatoarelor. Dupa cum am vazut in sectiunea precedenta, cresterea ariei armaturilor, toti ceilalti factori ramanand neschimbati, duce la o crestere a capacitatii.

Formula de calcul

Formula pentru calculul capacitatii paralel totale este asemanatoare celei pentru calcularea rezistentei echivalente la conectarea rezistorilor in serie:
