Convertoarele care in afara de tiristoare contin si diode (punti semicomandate
sau redresoare cu dioda de fuga),nu pot realiza la iesire decat o singura
polaritate a tensiunii.

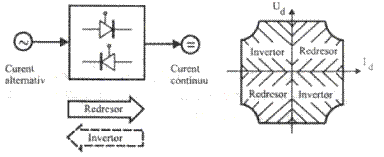

Fig. c. Convertor de 4 cadrane
Curentul de asemenea nu poate fi inversat datorita conductiei unidirectionale
a dispozitivelor semiconductoare.
Astfel de convertoare sunt de un cadran avand numai regim de redresor.
Convertoarele care contin numai doua tiristoare pot fi comandate astfel incat sa
se inverseze polaritatea tensiunii Ud pe partea de curent continuu in felul acesta
ele pot avea doua regimuri ,de redresor respectiv de invertor,cand se inverseaza
sensul de transfer al energiei.
Sarcina trebuie sa fie activa pentru a furniza energia respectiva si a mentine
sensul curentului Id in directia de conductie a tiristoarelor.
Aceste convertoare realizeaza doua cadrane.
Pentru a putea inversa sensul curentului Id se monteaza in antiparalel doua
convertoare de doua cadrane unul pentru Id>0 si altul pentru Id<0.Un astfel de
convertor poate realiza functionarea in patru cadrane.
Daca aceste convertoare intra in regim de conductie intrerupta vor functiona
fara comutatia curentului.
Convertoarele monofazate (cu nul si in punte) realizeaza p=2 pulsuri, iar cele
trifazate p=3 pulsuri respectiv p=6.
Pot fi construite si redresoare polifazate p>6 pulsuri.
Convertoarele de doua cadrane pot realiza pe partea de curent continuu un
singur sens al curentului Id dar ambele polaritati ale tensiunii Ud .
Astfel ele pot functiona in doua regimuri:
. regim de redresor in cadranul I, cand Id>0si Ud>0 cu transfer de energie
de la reteaua de curent alternativ spre sarcina;
. regim de invertor in cadranul IV cand Id>0 si Ud>0 cu transfer de energie
dela sarcina activa de curent continuu spre reteaua de curent alternativ.
Daca sarcina este o masina de curent continuu atunci in cadranul I va avea
regim de motor iar in cadranul IV va trebui sa functioneze in regim de
generator.
Convertoarele de doua cadrane cu comutatie de la retea pot fi mono tri sau
polifazice, schema cu nul sau in punte.
5.1 Convertorul monofazat cu nul
Este una din cele mai reprezentative scheme si se intalneste si sub denumirea
de redresor cu punct median si doua pulsuri .
Convertorul comandat cu nul reprezentat in fig. 5.2 a contine doar doua
tiristoare montate in secundarul unui transformator monofazat cu punct
median,iar sarcina este conectata intre punctul median si catozii tiristoarelor.
In cazul cel mai general convertorul alimenteaza R-L-E de exemplu o masina
electrica de curent continuu cu o rezistenta RA si o inductivitate LA a infasurarii
indusului.
Tensiunea electromotoare indusa E este proportionala cu viteza unghiulara a
rotorului .Bobina de netezire LB serveste pentru filtrarea curentului.
In vederea explicarii principiului de functionare se va considera ca circuitul de
sarcina are un puternic caracter inductiv (Ld=LB+LA∞) adica curentul de
sarcina redresat este puternic filtrat si se poate considera i=Id=const.
Se vor neglija pierderile in infasurarile transformatorului iar tiristoarele vor fi
considerate intreruptoare ideale cu cadere de tensiune neglijabila cand ele
conduc si cu curent rezidual nul in stare blocata.
Fig. 5.2.a. Convertor monofazat cu nul
Fig. 5.2.b. Schema echivalenta a convertorului monofazat cu nul
Tensiunea din primar variaza sinusoidal cu pulsatia retelei de alimentare:
Tiristorul care conduce conecteaza secundarul transformatorului de o anumita
polaritate la sarcina.In vederea obtinerii unei tensiuni redresate fiecare tiristor
va conduce pe cate o semialternanta a tensiunii alternative din secundar astfel
incat tensiunea sarcinii va prezenta doua pulsuri pe o perioada.
Formele de unda ideale ale tensiunilor si curentilor din circuit sunt prezentate
in figura 5.3 pentru diferite unghiuri de comanda.
Fig. 5.3.a. Formele de unda ale curentilor si tensiunilor convertorului monofazat cu nul pentru unghiurile de comanda de 0° si 45°
Fig. 5.3.b. Formele de unda ale curentilor si tensiunilor convertorului monofazat cu nul pentru unghiurile de comanda de 90°si 135°
Un tiristor poate fi amorsat numai cand este polarizat direct.Daca tiristorul T2
conduce si T1 este blocat:
uT1=uS1-uS2 cand iT1=0 si iT2=id
se poate observa ca T1 are punctul de comutatie naturala la inceputul fiecarei
perioade iar T2 la inceputul fiecarei semeperioade negative si ca tensiunea pe
care o preia un tiristor blocat este:
uTmax=2*uSmax
In cazul cand tiristoarele sunt comandate sunt comandate in momentul cand
tensiunea pe ele devine pozitiva convertorul functioneaza la fel ca un redresor
necomandat cu doua diode.
Curentul dintr-un secundar al transformatorului este la fel ca printr-un tiristor
astfel curentul primarului ip va rezulta dreptunghiular avand fundamentala i1p in
faza cu tensiunea up.
masina de curent continuu care lucreaza ca generator.
