Instalatie de incalzire produs petrolier

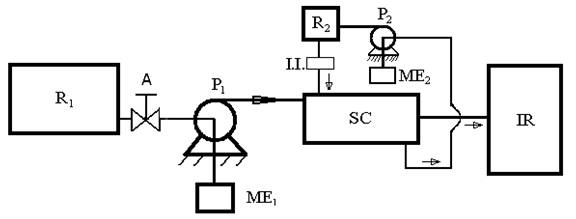

2. Parti componenete:
R - rezervor A- armatura;; P -pompa; ME - motor electric; SC - schimbator de caldura;
I.I. - instalatie de incalzire; I.R. - instalatie de rafinare;
3. Pincipul de functionare:
Produsul petrolier depozitat, are vascozitatea din conducta de transport mare, care implica un consum mare de energie necesara procesului de prelucrare (I..R.). El este prelua de catre pompa (P 1), actionata de motorul electric (ME 1) si trimis in schimbator de caldura (SC). Pentru reducerea vascozitatii se foloseste un schimbataor de caldura (SC).Prin intermediul fluidului, preluat din rezervorul (R2), incalzit in instalatia I.I. ajnuge in mantaua SC, care transmite caldura la produsul petrolier. Mediu incalzitor, este preluat de catre pompa (P2) , actionata demotorul electric (ME 2).Produsul depozitata este mai departe trimis in instalatia de rafinare (I.R.).
4. Parametrii de lucru:
presiunea P1, pP1 =
presiunea P2, pP2 =
Turatia motor electric ME 1 , ω =
Temperatura intrare mediu lucru , toin ml =
Temperatura iesire mediu lucru , toie ml =
Temperatura intrare mediu racit, toin mr =
Temperatura iesire mediu racit, toie mr =
5. Parametrii legiilor de distibutie:
Se folosesc legile Weibull si Exponentiala .
Legea de distributie Weibull, are forma
Unde parametrii legii de forma adimensional, de scara a timpului, de stare al timpului,
Valorile parametrilor fircarui element , sunt date in tabelul 1.1
Tabel 1.1.
Nr. crt. |
Elementul component |
Simbol |
Parametrii legii Weibull |
||
η (ore) | |||||
Rezervor |
R1 |
1,5 |
10.000 |
0 |
|
Armatura |
A |
1,5 |
100.000 |
0 |
|
Pompa |
P1 |
1,1 |
50.000 |
0 |
|
Instalatia incalzire |
I.I. | ||||
Schimbator de caldura |
S.C. |
1.2 |
100.000 |
0 |
|
Instalatie de rafinare |
I.R. |
1,4 |
200.000 |
0 |
|
Rezervor |
R2 |
1,5 |
200.000 |
0 |
|
Pompa |
P2 |
1,1 |
50.000 |
0 |
Legea de distributie Weibull, are forma F( e-
Unde , este parametrii real al legii.
Valorile parametrilor fircarui element , sunt date in tabelul 1.2.
Tabel 1.2.
Nr. Crt. |
Elementul component |
Simbol |
Parametru legii exponentiale , |
Motor electric |
ME.1 |
100.000 |
|
Motor electric |
ME.2 |
200.000 |
6. Obiectivul analizei FTA
Stabilirea impactului prin nefunctionare
|
Fig.1 Schema bloc a instalatiei.
Nr. Crt. |
Denumire echipament |
Functia |
Simbolul |
Modul defectarii |
Cauzele defectarii |
Efectele |
Detectare |
Mijloace de inlocuire |
Probabilitatea defectarii |
Nivelul critic |
Rezervor |
Depozitare produse petrolier |
R 1 |
Pierdere etansare |
Imbinare stut-manta Neetansare la garnitura |
Pierdere debit vehiculat |
Inidicator de nivel |
Remediere inbinare sudata, inlocuire garniture |
Posibil | ||
Pompa |
Vehiculare produs petrolier |
P 1, 2 |
Pierdere etansare |
Garnitura, lagare uzate, jocul dintre manta si rotor, obturarea orificii rotor |
Debit variabil vehiculat |
Zgomot , vibratii, scurgeri produs petrolier |
Remediere echipamente compnente (rotor, lagare, garnitura) |
Posibil | ||
Motor electric |
Actionarea pompei |
ME 1,2 |
Abateri geometrice ale rotorului, uzura lagare, momentul stargere la cuplaj, scurt circuit. |
Extcentricitatea ax rotor- arbore pompa, neetansare, slabire cuplaj, nerealizare reviziei tehnice. |
Sarcini suplimentare la pompa |
Zgomot , vibratii, A.M.C. |
Rotor , lagar, garnitura, program mentenata |
Posibil | ||
Armatura |
Trecere/ obturare/ reglare produs petrolier |
A |
Pierdere etanseitate, joc intre scaun si elemetul inchidere |
Uzura excesiva datorata nerealizarii planului de revizie |
Scurgere produs vehiculat |
Vizual |
Armatura |
Posibil | ||
Instalatie de incalzire |
Incalzire produslui vehiculat |
I.I. |
Neasiguarea temperaturii necesare incalzirii produsului |
Ardere rezistenta electrica, scurt circuit. |
Neasigurarea vascozitatii produsului |
AMC (termometru) |
Inlocuire rezistenta, etansare echipament electric, comanda |
Posibil | ||
Schimbator de caldura |
Transfer caldura |
SC |
Pierdere etansare jonctiune placa tubulara - tevi, uzura elemente componenet, pierdere etansare |
Deformarea tevilor, garnituri etansare, cordoanele de sudura |
Sracini suplimentare in mantaua SC |
AMC (manometru, termometru) |
Elementele SC, |
Posibil | ||
Instalatia de rafinare |
Prelucarea produsului petrolier |
I.R. |
Coroziune interna, scurgere fluid, proces tenologic defectuos |
Mediile agresive, nerealizarea reviziilorperiodice, echipamente uzate, AMC, nerespectarea conditiilor de lucru impuse, |
Avarierea echipamentelor, reducerea productivitatii |
AMC, (termometre,debimetre, manometre, indicatoare de nivel.) |
Elementel componenete I.R , AMC |
Posibil |
