Masina sincrona conectata la retea de putere infinita
Motoarele sincrone, datorita puterilor proprii mari solicita reteaua de alimentare care trebuie sa le asigure regim normal de functionare, inclusiv procesul de pornire. Aceasta inseamna ca U=const. si f=const.
Generatoarele sincrone de puteri medii si mari functioneaza in paralel cu retelele electrice ce alimenteaza mai multi consumatori, care solicita marimi neschimbate ale tensiunii U si frecventei f. Aceste retele electrice de transport obtin energia electrica de la un numar mare de GS.
Tensiunea
de iesire si frecventa la aceste GS, prin regulatoare automate
se mentin la valorile necesare indiferent de regimurile de cuplare la
retea a consumatorilor electrici. Acest procedeu de cuplare al GS
asigura si posibilitatea de functionare cu in functie de
sarcina.
1. Cerintele principale la conectarea GS
in paralel cu reteaua electrica
Procesele ce apar la conectarea in paralel a GS se examineaza amanuntit in literatura referitoare la masinile electrice. Aici se prezinta numai cerintele de baza ce trebuie indeplinite la cuplarea in paralel a GS cu reteaua electrica de putere infinita.
Conditia de cuplare fara avarie a generatorului la retea este: valorile mo-mentane ale tensiunilor pe fiecare faza a GS sa fie egale in momentul cuplarii cu valorile momentane ale tensiunilor de faza ale retelei (fata de intrerupatorul de cuplare ele trebuie sa fie in opozitie de faza).
In acest sens, se realizeaza operatiile pregatitoare care asigura verificarea si indeplinirea acestei conditii care se refera la:
aceleasi valori efective ale
tensiunilor si
aceleasi frecvente si
aceasi succesiune a fazelor fata de retea.

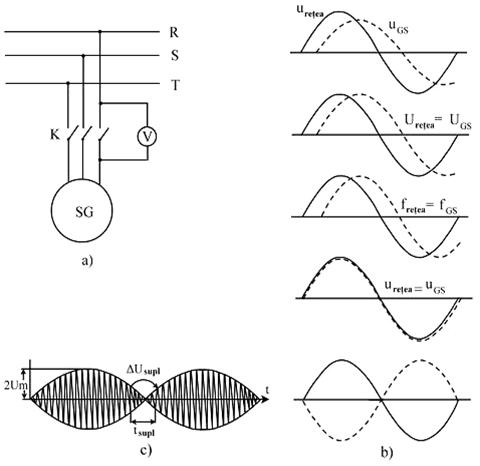

Fig.5.18 a) Montaj de verificare a indeplinirii conditiilor de cuplare in paralel a GS cu reteaua de putere infinita; b) forma de variatie in timp standardizata pentru uretea, uGS, frețea, fGS pentru GS;
c) infasuratoare functiei ΔU=Uretea - UGS
Daca sunt indeplinite conditiile de
mai sus, valori momentane identice pentru si
, se obtin numai la aceeasi forma de
variatie in timp a tensiu-nii, care se standardizeaza in
productia de GS (fig.5.18 b).
Daca
intre si
exista
diferenta
suma celor doua
tensiuni
este o functie
armonica cu amplitudine variabila. Ea poate fi urmarita
prin aparate, exemplu voltmetrul V din fig.5.18 a. Functia si anvelopa curbei sunt aratate in fig.5.18 c. In momentul cuplarii intrerupatorului
tensiunea
trebuie sa fie
nula. Acest procedeu de cuplare, este cunoscut ca metoda sincronizarii exacte.
Se realizeaza manual prin sincronoscop sau automat.
Metoda sincronizarii dure este
utilizata la pornirea motoarelor sincrone. GS se roteste pana
turatia cu ajutorul motorului de antrenare si
infasurarea statorului se cupleaza la reteaua
electrica.
In procesul tranzitoriu curentul Ia
depaseste de multe ori Ian
ca la scurtcircuit cand marimea admisa este de Infasurarea
de excitatie alimentata, creaza momentul electromagnetic si
GS intra in sincronism. Metoda se numeste inca autosincronizare.
2. Regimurile de functionare ale masinii sincrone cuplata la retea: generator, motor, compensator

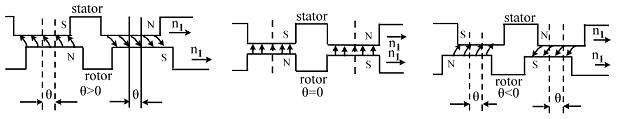

Procesele fizice datorate actiunii reciproce a campurilor magnetice din in-ductor si indus sunt prezentate in fig.5.19 pentru cele trei regimuri de functionare ale masinii sincrone.
a b c
Fig.5.19 Procesele fizice datorate interactiunii campurilor magnetice inductor si indus pentru cele trei regimuri de functionare ale masinii sincrone;
a) generator; b) compensator sincron; c) motor.
Unghiul este unghiul
spatial dintre fluxul inductor
si fluxul
rezultant
la functionarea
in sarcina a masinii sincrone. El corespunde unghiului de defazaj
in timp dintre
si E.
Diferenta dintre
si unghiul
existent intre fazorii
si U este foarte
mica si este determinata de caderile de tensiune
activa
si reactiva
In regim de generator, sensul puterii active
respectiv al componentei active a curentului este de la masina
sincrona la reteaua electrica si unghiul
se considera
pozitiv. Campul magnetic inductor depaseste campul indus al infasurarii
statorice, deoarece unghiul
creste la
cresterea puterii active cedate in retea. Aceasta se realizeaza
prin cresterea momentului motorului de antrenare. Ca rezul-tat al acestei
actiuni se modifica momentul electromagnetic rezistent al
generato-rului, ce echilibreaza momentul motor exterior. Frecventa f
ramane neschimbata.
La reducerea momentului motor (sarcinii)
generatorul se descarca pana la functionarea in gol (b) cand
unghiul este aproximativ nul. In
acest caz, nu exista schimb de energie activa cu reteaua. Este
posibil a se regla schimbul de energie reactiva cu reteaua
electrica. In acest regim, masina sincrona poate functiona
ca compensator
sincron - cand se obtine cantitatea minima de energie activa
pentru compensarea pierderilor la functionarea in gol si se
cedeaza energia reactiva in reteaua electrica.
In
fig.5.19 c este dat cazul, cand la
arborele masinii sincrone in locul momentului exterior de rotatie
este aplicat unul rezistent. Atunci unghiul isi schimba
sensul. Axa rotorului ramane in urma axei campului magnetic rezultant din
intrefier. Sensul energiei active si componentei active a curentului Ia este determinat de
tensiunea retelei. Atunci fazorul
ramane in urma
fazorului ten-siunii
cu unghiul
In acest caz, momentul
electromagnetic al masinii sincrone devine de antrenare (conducator).

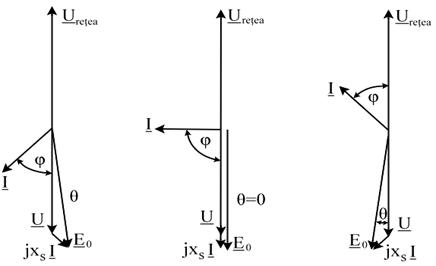

Diagramele fazoriale corespondente acestor regimuri sunt prezentate in fig.5.20. Ele se refera la masina cu poli aparenti daca se admite rezistenta infasurarii indusului este egala cu zero (R=0).
a b c
Fig.5.20 Diagramele fazoriale ale masinii sincrone cu poli aparenti pentru regimurile de:
a) generator; b) compensator sincron; c) motor.
Se deosebesc urmatoarele regimuri: a-generator,
b-compensator, c-motor. In figura este prezentata tensiunea
retelei electrice tensiunea la
iesire
curentul Ia din infasurarea indusului,
t.e.m
si
Sunt indicate
unghiurile de sarcina θ si unghiul φ pentru cele trei
regimuri.
3.Variatia puterilor activa si reactiva la masina sincrona
Efectele variatiei puterii active si reactive a masinii sincrone se pot vedea din diagramele fazoriale din fig.5.21. Ele sunt trasate pentru regimul de generator, dar concluziile obtinute sunt valabile si pentru regimul de motor.
In fig.5.21 a este prezentata variatia puterii active a generatorului
sincron pentru curentul de excitatie constant, prin variatia
momentului de rotatie al motorului de antrenare. In diagrama se dau
doua valori ale curentului Ia cand: Unghiul de
sarcina este
Deoarece
const, t.e.m
pastreaza
amplitudinea ca valoare, dar faza este variabila in raport cu tensiunea
retelei.
a b
Fig.5.21 Variatiile puterilor active (a) si reactive (b)
ale masinii sincrone pentru regimul de generator.

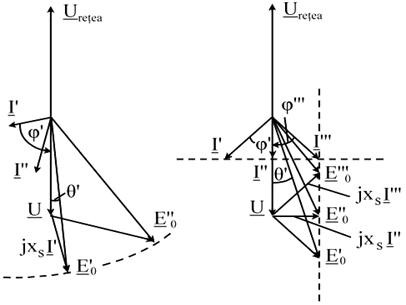

Diagrama fazoriala din fig.5.21 b prezinta variatia puterii
reactive daca puterea activa ramane constanta. In
figura se prezinta trei valori ale t.e.m si trei
curenti Ia ai infasurarii statorice.
Si aici se admite
cand se traseaza
numai caderile inductive de tensiune
si tensiunea U la iesirile
infasurarii statorice. Tensiunea
are valoarea
constanta.
Puterile activa si reactiva se determina din expresiile:
(5.21)
De aici rezulta ca const, daca
const. In acest caz, varfurile fazorilor Ia
se deplaseaza pe linia intrerupta orizontala. Puterea
activa constanta se obtine si la variatia lui
si
. In cap.5 se arata ca la
se mentine
constant, daca
constant. In acest caz varfurile fazorilor
se deplaseaza pe
linia intrerupta verticala, paralela cu fazorul lui U.

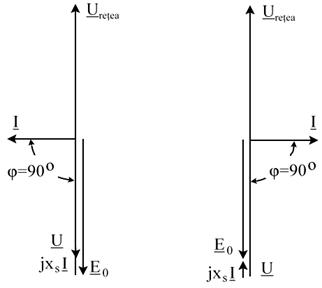

La compensatoare se regleaza numai puterea reactiva. Destinatia lor este de a produce si de a oferi retelei energie reactiva. Ea este necesara pentru compensarea factorului de putere care se reduce la alimentarea din retea a unui mare numar de consumatori: motoare asincrone, cuptoare, consumatori casnici s.a. De aceea, dintre cele doua posibilitati ale masinii sincrone fara schimb de putere activa cu reteaua, se utilizeaza numai cea din fig.5.22 a. In aceasta diagrama pentru compensatorul supraexcitat, curentul Ia este capacitiv fata de reteaua electrica, in timp ce in fig.5.22 b el este inductiv, iar masina sincrona subexcitata absoarbe energie reactiva din retea.
a b
Fig.5.22 Diagrama fazoriala pentru: compensatorul sincron supraexcitat (a);
masina asincrona subexcitata (b);
Daca se utilizeaza rezultatele
pentru dependentele la variatia puterii active si reactive se
pot explica dependentele pentru
const. Ele se obtin experimental atat pentru generator

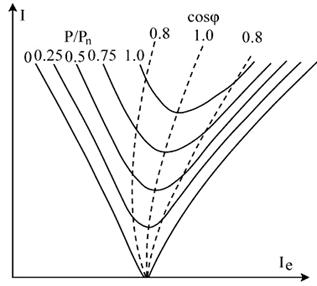

cat si pentru motor si se numesc curbele in V (fig.5.23).
Diagramele fazoriale si
dependentele indica faptul
ca in cele trei cazuri de subexcitare, masina sincrona absoarbe
energia reactiva din retea. Masi-nile sincrone supraexcitate
cedeaza energie reactiva in retea, cand se
imbunatateste factorul ei de putere
Fig.5.23 Curbele in V ale masinii sincrone.
