Redresoare de precizie

Redresoarele conventionale mono si dubla alternanta nu pot fi utilizate atunci cand amplitudinea tensiunii de intrare este mai mica decat pragul de deschidere al diodelor : 0,2-0,3V la Ge si 0,5-0,7V la Si. In aceste cazuri tensiunea redresata la iesire este nula. Se poate obtine o dioda fara prag conectand dioda redresoare D in bucla de reactie a unui AO (figura 9.58). pV

Intr-o astfel de structura pragul efectiv de deschidere al diodei se reduce si anume, reprezinta valoarea lui pentru care . Daca amplificarea in bucla deschisa este "a" se obtine : 'pVSvpVv

aVVpp

Astfel pentru a=si pragul efectiv al diodei este : . Daca >0 atunci si dioda D conduce, deci 10VVp =VVp sv >v.0svv= Atat timp cat D conduce urmareste variatiile lui bucla de reactie fiind inchisa datorita existentei conexiunii virtuale intre cele doua intrari ale AO. Circuitul functioneaza ca un receptor de tensiune. Atunci cand dioda D este blocata, bucla de reactie intrerupta si v sv;0>sv <v0 =v. Prin sarcina va trece un curent extrem de redus format din curentul de polarizare al AO si curentul invers de saturatie al diodei. Circuitul prezentat functioneaza ca un redresor monoalternanta al semialternantelor pozitive ale semnalului de intrare . Pentru redresarea semialternantelor negative se va conecta invers dioda D. Dezavantajele acestor circuite sunt legate in special de saturarea AO care intervine in intervalul de timp cat bucla de reactie este deschisa. LRBISISv

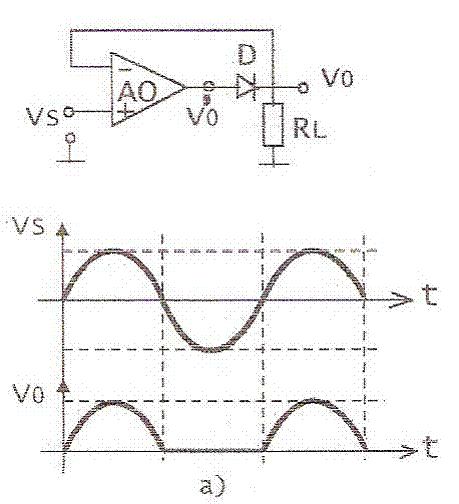

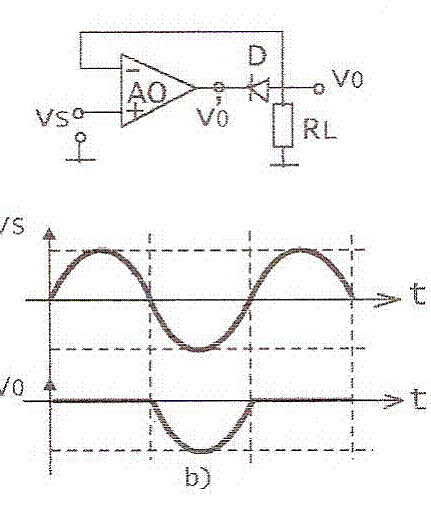

Fig. 9.58 - Circuit de redresare monoalternanta pentru semialternanta pozitiva (a) si negativa (b)

Cand D se blocheaza, bucla de reactie se intrerupe, "a" tinde la infinit, iar atinge valoarea de saturatie. Daca schimbarea polaritatii semnalului dioda D se deschide, dar nu urmareste instantaneu forma tensiunii de intrare , fiind necesar un timp pentru evacuarea sarcinii stocate in baza pe durata starii de saturatie a tranzistorului interne AO. vSv vSv

Acest fenomen impune o limita pentru frecventa maxima de lucru. In cazul circuitului ,741Aμf este de ordinul sutelor de Hz. Circuitele redresoare prezentate functioneaza cu tensiuni diferentiale de intrare mari si au o valoare ridicata a impedantei de iesire. Dezavantajele enumerate sunt inlaturate in cazul de redresoare monoalternanta cu doua diode. max
