SISTEME AUTOMATIZATE

LUCRARILE DE LABORATOR NR.:

Sisteme cu automate cu contacte si relee

Sisteme cu regulator bipozitional

Sisteme cu regulator proportional

Sisteme cu regulator direct

Sisteme cu regulator proportional integrativ derivativ

Sisteme cu calculator

Sisteme cu automat programabil

Modalitatea de realizarea/rezolvare a sarcinilor lucrarilor de laborator:

T    Se considera schema tehnologica a unei instalatii industriale care are ca restrictii functionale mentinerea, in regim automat,   intr-un rezervor cu lichid a nivelului lichidului, respectiv a temperaturii acestuia la valori constante , cunoscute si reglate anticipat.

T    Partea teoretica prezinta diferite modalitati de reglare automata a nivelului lichidului din rezervor.

T    Sarcinile elevilor constau in a elabora modalitati similare si pentru mentinerea automata a temperaturii lichidului din rezervor.

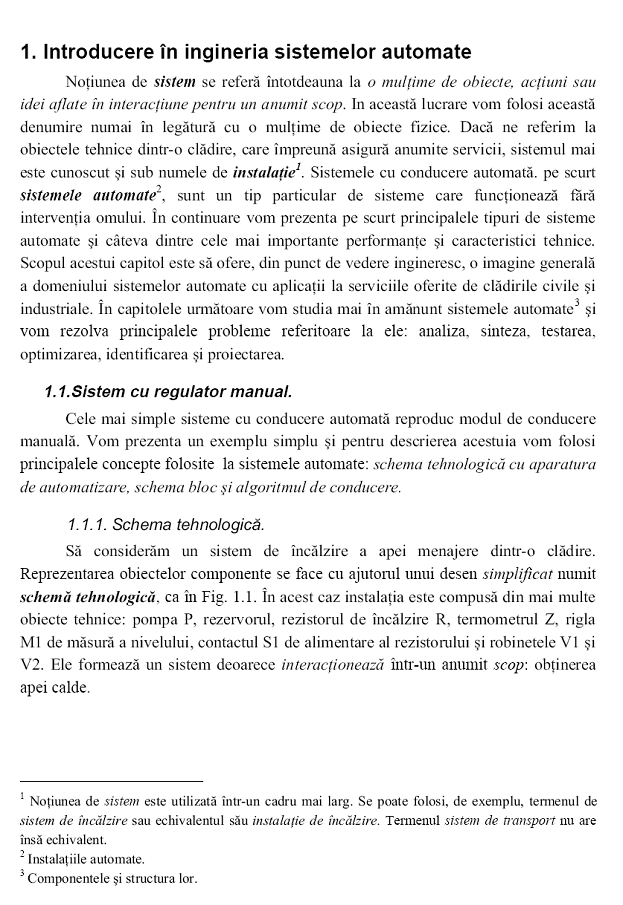

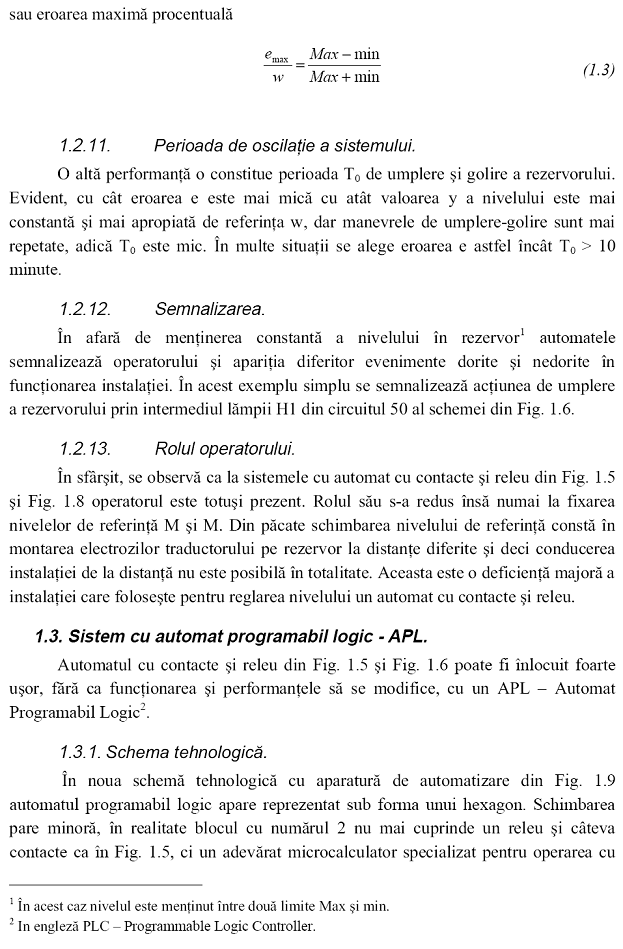

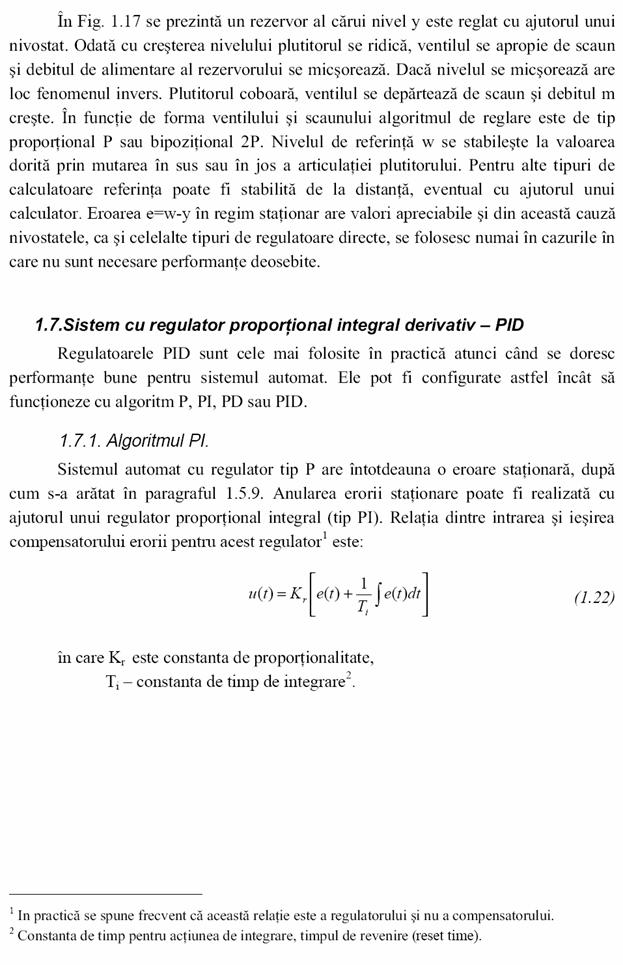

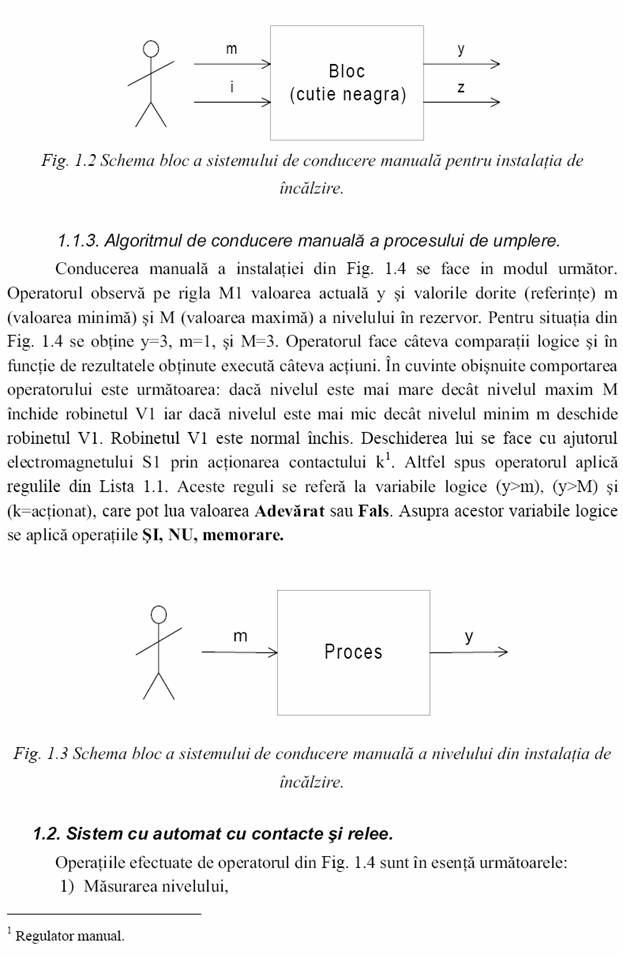

CONSIDERATII TEORETICE

RFERATE

ale lucrarilor de laborator

Lucrarea de laborator nr. 4 - Sisteme cu automate cu contacte si relee

Pentru schema tehnologica din fig. 1.1 se cere:

a.      Reprezentarea schemei bloc de conducere manuala pentru instalatia de incalzire.

b.      Elaborarea algoritmului pentru reglarea manuala a temperaturii lichidului.

c.      Reprezentarea schemei tehnologice cu aparatura de automatizare a sistemului cu automat cu contacte si relele pentru reglarea temperaturii lichidului.

d.      Schema desfasurata electrica simplificata pentru automatul de la punctul precedent.

e.      Schema bloc a sistemului cu automat cu contacte si relee.

Lucrarea de laborator nr. 5 - Sisteme cu regulator bipozitional

Pentru schema tehnologica din fig. 1.1 se cere:

a.      Reprezentarea schemei tehnologice cu aparatura de automatizare a sistemului cu regulator bipozitional (tip 2P) de temperatura.

b.      Schema bloc a sistemului automat cu regulator bipozitional.

Lucrarea de laborator nr. 6 Sisteme cu regulator proportional

Pentru schema tehnologica din fig. 1.1 se cere:

a.      Reprezentarea schemei tehnologice cu aparatura de automatizare a sistemului cu regulator proportional (tip P) de temperatura.

b.      Schema bloc a sistemului automat cu regulator proportional.

Lucrarea de laborator nr. 7 Sisteme cu regulator direct

Pentru schema tehnologica din fig. 1.1 se cere sa se elaboreze, si sa se reprezinte schema tehnologica, un sistem cu regulator direct de temperatura. Se vor numerota si se vor denumi elementele componente, si se va prezenta pe scurt functionarea sistemului.

Lucrarea de laborator nr. 8 Sisteme cu regulator

proportional integrativ derivativ

Pentru schema tehnologica din fig. 1.1 se cere:

1. Prezentarea algoritmilor PI, PD si PID pentru regulatoarele automate proportionale integrativ derivative de temperatura.
2. Schema bloc a sistemului automat cu regulator PID numeric de temperatura.

Lucrarea de laborator nr. 9 - Sisteme automatizate cu calculator

Pentru schema tehnologica din fig. 1.1 se cere:

a.      Prezentarea unei modalitati concrete de reglare a temperaturii cu ajutorul unui sistem cu calculator:

T    Structura sistemului;

T    Functiile sistemului;

T    Conducerea de supraveghere, gestiune si achizitie a datelor.

b.      O schema sinoptica simplificata a unui sistem de conducere cu calculator pentru reglarea temperaturii.

Lucrarea de laborator nr. 10 - Sisteme cu automat programabil

Pentru schema tehnologica din fig. 1.1 se cere:

a.      Schema tehnologica cu automat programabil logic pentru temperatura.

b.      Schema desfasurata electrica simplificata pentru un sistem cu automat programabil logic realizata manual.

c.      Schema desfasurata electrica simplificata pentru un sistem cu automat programabil logic realizata cu ajutorul soft-ului FluidSIM P.
