VARIATORUL DE TENSIUNE CONTINUA (CHOPPER) CU TIRISTOARE CU STINGERE PE CATOD

VARIATORUL DE TENSIUNE CONTINUA (CHOPPER) CU TIRISTOARE CU STINGERE PE CATOD

1.Obiectivul lucrarii.

In cadrul lucrarii se studiaza variatorul de tensiune continua care realizeaza reglarea tensiunii de iesire prin modificarea duratei relative de conductie a tiristorului principal comandat cu o frecventa de modulare fixa de 100Hz.

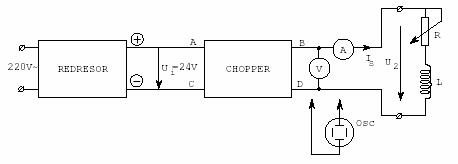

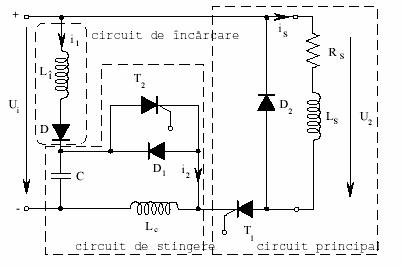

2.Schema electrica de principiu

3.Explicarea functionarii.

Partea de forta a variatorului de current continuu

Variatorul se compune din trei circuite : circuitul principal ,circuitul de stingere si circuitul de incarcare.Circuitul principal furnizeaza sarcinii energia de current continuu cu parametrii reglabili ,fiind format dintru-un tiristor principal T₁ si o dioda de regim liber D₂.Circuitul de stingere asigura blocarea periodica a tiristorului principal ,fiind alcatuit dintr-un condensator de comutatie C ,un tiristor auxiliar T₂ ,o bobina de comutatie L_c si o dioda D₁.Circuitul de incarcare (L_i,D) contribuie la incarcarea condensatorului de comutatie C.

La conectarea variatorului la sursa de tensiune continua ,condensatorul de comutatie se incarca oscilant prin bobina de incarcare L_i si dioda D (care este polarizata in sens direct) astfel incat U_c=2U_i , dupa care dioda D se blocheaza. Daca se da un impuls de amorsare tiristorului principal T₁ sarcina ester strabatuta de un current impus , iar tensiunea la iesirea convertorului este egala cu tensiunea de alimentare.Curentul se inchide prin T₁ si bobina de comutatie L_c.

Vrem sa blocam T₁ ,blocarea se face prin amorsarea tiristorului T₂.  T₂ incepe sa conduca iar condensatorul de comutatie se descarca prin circuitul de stingere aplicand la catodul tiristorului T₁ un potential mai mare decat cel de pe anod ,si asa se blocheaza T₁ ,curentul de sarcina este preluat de dioda de regim liber D₂.Energia acumulata in elementele inductive ale circuitului este descarcata prin intermediul diodei de regim liber.

La un moment dat tensiunea la bornele tiristorului devine zero iar dioda D intra in conductie fiind polarizata in sens direct.

In intervalul de timp de la comandarea T₂ pana la egalarea potentialului pe bornele T₁ conductia prin circuitul de stingere se comuta de pe tiristorul auxiliar pe D₁ , dupa cum tensiunea U_c este mai mare sau mai mica decat tensiunea U_T1.

In momentul egalarii potentialelor curentul din circuitul de stingere devine zero ,dioda D₁ se blocheaza si caderea de tensiune pe tiristorul principal T₁ devine egala cu U_i.Condensatorul de comutatie continua sa se incarce prin circuitul de incarcare pana la valoarea 2U_i ,atinsa la un moment dat ,cand dioda se blocheaza si curentul i₁ devine zero.

4.Chestiuni de studiat.

4.1.Studiul schemei de comanda.

4.1.1.Principiul de functionare al schemei de comanda.

4.1.2.Forme de unda.

4.2.Studiul schemei de forta.

4.2.1.Principiul de functionare.Determinarea limitelor de reglare.

4.2.2.Forme de unda.

4.3.Caracteristica externa , pentru sarcina R si sarcina RL

4.4.Sa se dimensioneze si sa se aleaga tiristorul T₁ din circuitul principal avand in vedere:

a) capabilitatea de blocare a dispozitivului.

b) capabilitatea in current a dispozitivului.

5.Tabel de date si rezultate.

6.Forme de unda.

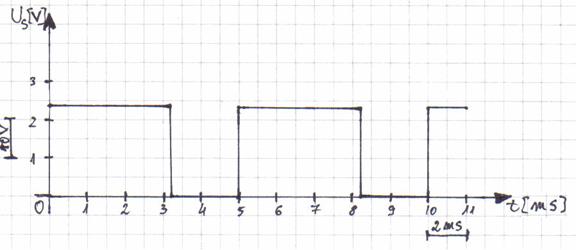

Variatia tensiunii de iesire in timp.

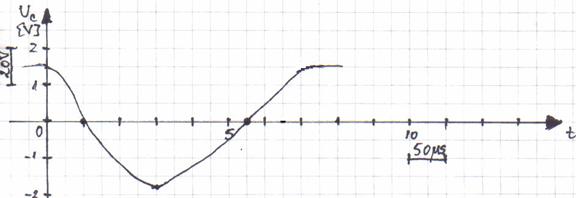

Variatia tensiunii de pe condensator in timp
