CALIBRE PENTRU PIESE CILINDRICE NETEDE

CALIBRE PENTRU PIESE CILINDRICE NETEDE

CALIBRE PENTRU PIESE CILINDRICE NETEDE

1. Consideratii generale

Calibrele pentru piese cilindrice netede se executa in diferite tipuri constructive, in functie de marimea dimensiunilor pieselor care se verifica.

Formele constructive ale acestora sunt date in STAS 2980/1-70, iar principalele calibre reprezentative atat pentru controlul arborilor cat si al alezajelor sunt prezentate in figurile 1, respectiv 2 si tabelul 1.

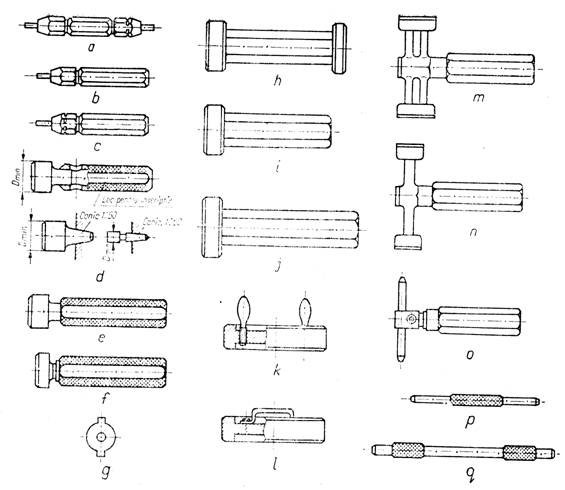

Figura 1

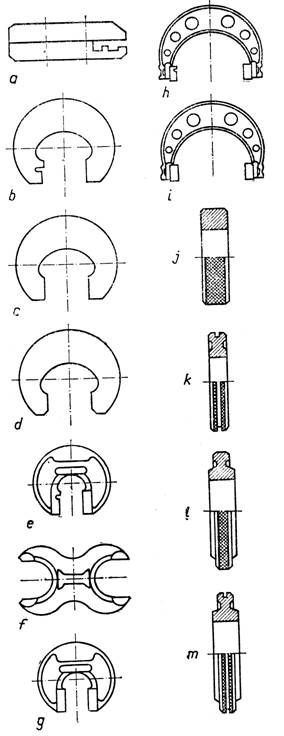

Figura 2

Tabelul 1

Denumire calibru

Observatii

Figura/STAS

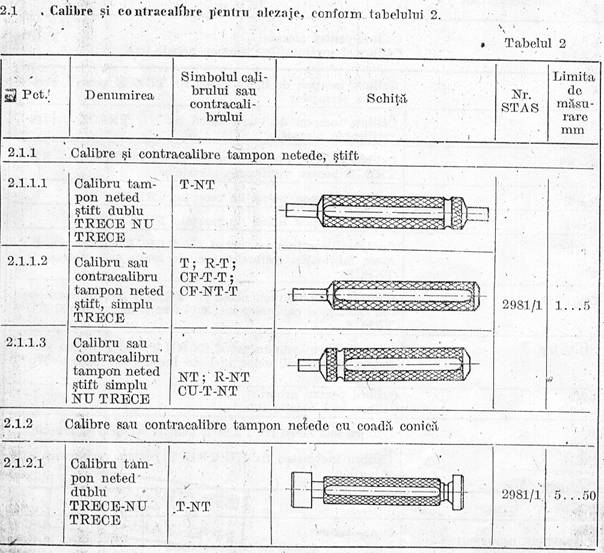

Calibre tampon - stift

duble

simple

- pentru alezaje pana la 18 mm

1,a

1,b,c

Calibre tampon asamblate (cu coada conica)

duble

simple

- pentru alezaje intre 130 mm

- calibrul NT poate fi executat incomplet

1,d,e,f

(STAS 2981/1-88)

1,g

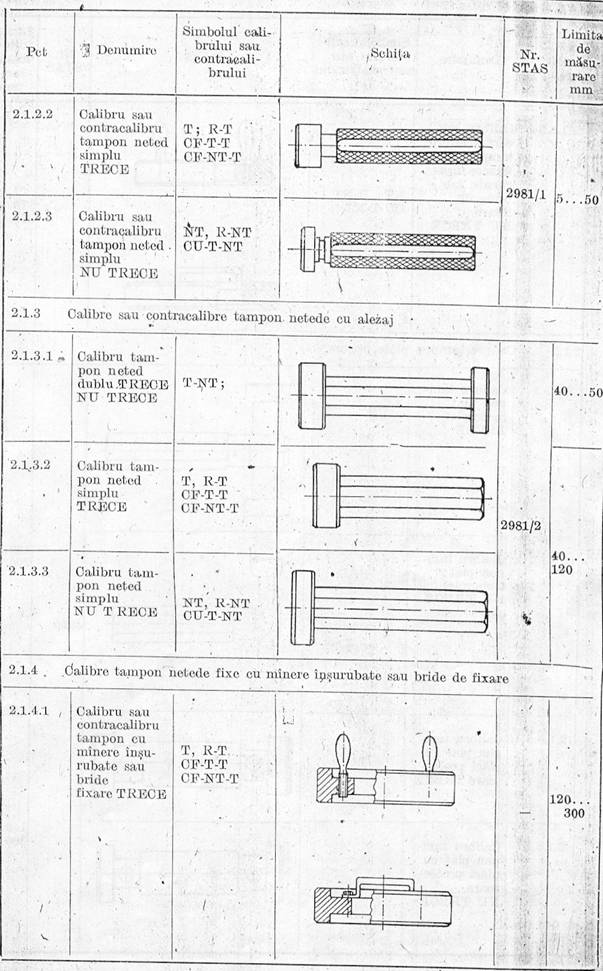

Calibre tampon cu surub de fixare

duble

simple

- pentru alezaje intre 30100 mm

1,h

1,i,j

(STAS 2981/2-88)

Calibre tampon cu:

manere insurubate bride de fixare

simple

- pentru alezaje intre 100300 mm

1,k

1,l

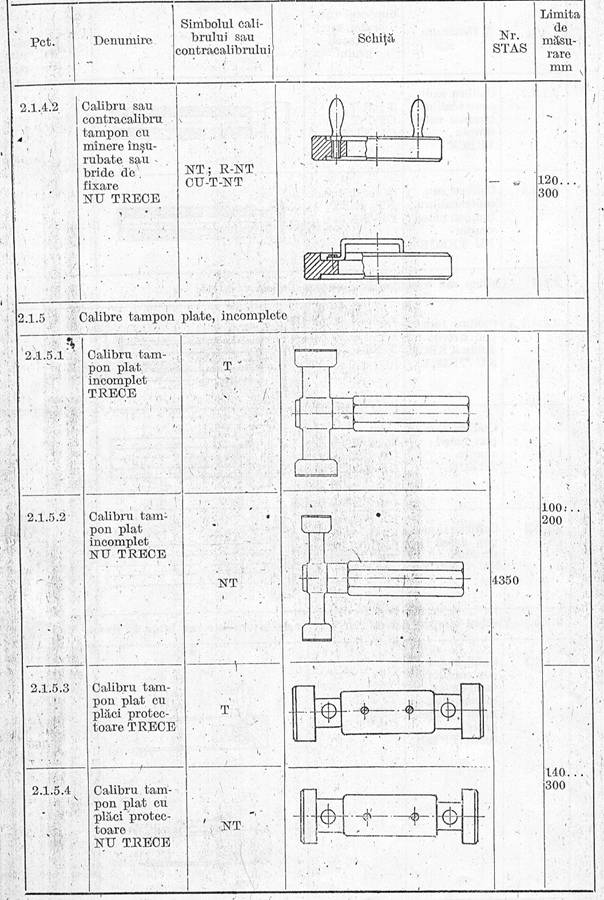

Calibre plate

simple

- pentru alezaje intre 100250 mm

- se recomanda numai pentru piese rigide

1,m,n

(STAS 4350-77)

Calibre vergea

cu maner (partea NT)

partea NT

- pentru alezaje rigide intre 30160 mm

- se recomanda in cazul in care trebuie verificata si abaterea de la cilindricitate

- se recomanda pentru piese rigide

- pentru alezaje intre 160250 mm

- se recomanda pentru piese rigide cu dimensiuni sub 315 mm

- pentru alezaje intre 250500 mm

- se recomanda pentru piese rigide cu dimensiuni sub 315 mm

1,o

(STAS 3634-80)

1,p

(STAS 3634-80)

1,q

(STAS 3634-80)

Calibre potcoava asamblate

duble

- pentru arbori intre 13 mm

2,a

(STAS 2991-80)

Calibre potcoava stantate

duble

simple

- pentru arbori intre ..180 mm

- se recomanda la verificarea pieselor rigide

2,b

2,c,d

(STAS 2991-80)

Calibre potcoava matritate (turnate)

monobloc

T - NT cu maner demontabil

duble

simple individuale

- pentru arbori intre ..50 mm

- pentru arbori intre 50180 mm

- pentru arbori intre ..100 mm

- se recomanda la verificarea pieselor rigide

2,e

(STAS 3507-80)

2,f

(nestandardizate)

2,g

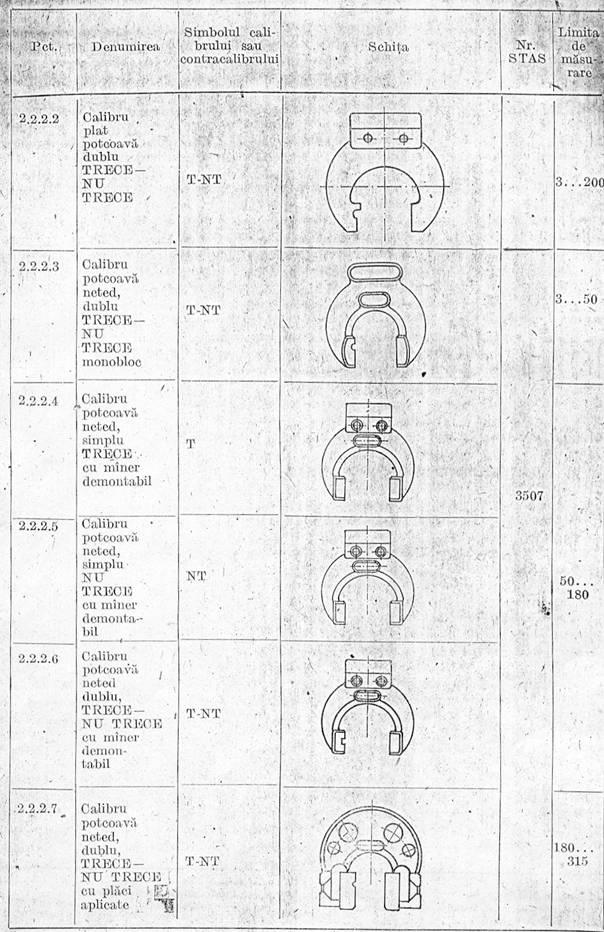

Calibre potcoava cu placi aplicate

duble

simple

pentru arbori intre 180315 mm

- se recomanda la verificarea pieselor rigide

pentru arbori intre 100300 mm

2,h

(STAS 3507-80)

2,i

(nestandardizate)

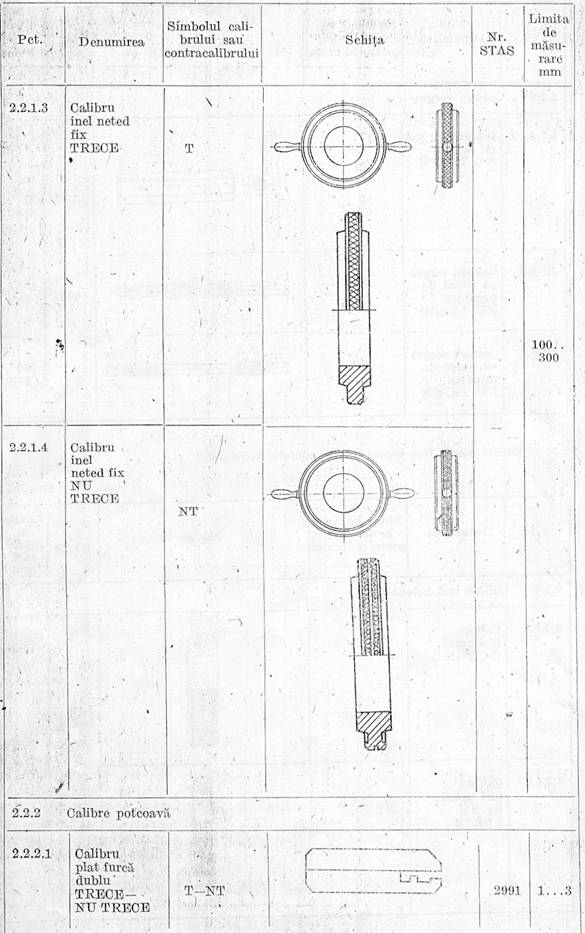

Calibre inel

partea T

partea NT

partea T

partea NT

- pentru arbori intre 170 mm

- se recomanda pentru verificarea pieselor nerigide

- pentru arbori intre 70315 mm

2,j

2,k

(STAS 12896)

2,l

2,m

Manerele la calibre sunt date in STAS 2992/1- pentru calibre cu coada conica si STAS 2992/2-74 pentru calibre cu alezaj.

Pentru diferentierea vizuala a calibrelor, calibrul 'trece' de calibrul 'nu trece', acesta din urma prezinta anumite particularitati si anume:

lungimea calibrului tampon sau a celui inel va fi mai mica la partea NT;

se prevad tesituri la partea nu trece, pentru a garanta ca nu muchia ascutita este cauza neintrarii piesei;

partea conica a tamponului 'nu trece' si calibrul inel 'nu trece' sunt prevazute cu o degajare inelara vopsita in rosu;

calibrele plate simple sau cele duble vor fi prevazute pe partea 'nu trece' cu tesituri, care, la cererea beneficiarului, pot fi vopsite in rosu;

calibrele vergea vor fi prevazute pe partea cilindrica neactiva cu o degajare inelera vopsita in rosu.

În practica se utilizeaza, de asemenea si alte constructii de calibre:

- calibre tampon sferice, care permit controlul rapid T-NT al alezajelor;

- calibre furca stantate, duble unilaterale sau bilaterale pentru arbori intre 180 mm;

- calibre cu comparator pentru dimensiuni mai mari de 325 mm;

- calibre gen compas pentru alezaje etc.

STAS 2980/1 - 87: Calibre si contracalibre limitative netede fixe pentru verificarea alezajelor si arborilor
