Calculul franei cu disc de tip deschis

Calculul franei cu disc de tip deschis

Cu cat presiunea are o valoare mai ridicata, cu atat cerințele impuse conductelor de legatura, imbinarilor și racordurilor sunt mai severe, dar in schimb elementele componente ale transmisiei vor fi mai compacte. Se admite p_max=5080 daN/cm2, iar in calcule p=3545 daN/cm². [1]

Analizand elementele franei fața ale modelelor similar s-a observant ca diametrul cilindrului receptor al etrierului are valori cuprinse intre 43 mm și 52 mm, se adopta valoarea de 50 mm.

(4.19)

_(4.20)

-reprezinta coeficientul de frecare dintre disc și garnitura, se adopta valoare de deoarece materialele tind sa fie din ce in ce mai performante.

A - aria porțiunii de coroana circulara;

- raza exterioara a suprafeței de frecare;

-raza interioara a suprafeței de frecare;

Se recomanda ca valoarea dintre raza exterioara și raza inferioara a suprafeței de frecare sa fie cuprinsa in intervalul 0,60.0,75, iar pentru se recomanda o valoare cuprinsa in intervalul . [1]

(4.21)

Raza medie a suprafeței de frecare se poate determina cu relația , dar eroarea de calcul care rezulta din folosirea acestei relații este de 1 - 4%. Pentru a obține o eroare cat mai mica vom calcula raza medie cu formula:

_(4.22)

constructiv se adopta α =23⁰(semiunghiul la centru al garniturii de fricțiune [1])

(rad)

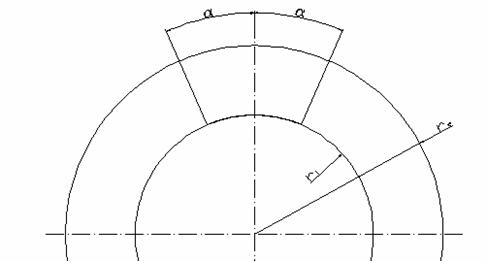

Fig 4.3. Principalele dimesiuni ale discului de frana

(4.23)

  _(4.24)

- numarul de perechi de suprafețe de frecare

(4.25)

Coeficientul de eficacitate al franelor cu disc este definit de relația:

(4.26)

recomandandu-se o valoare mai mare de 2. [1]
