Date generale despre sistemul de termodiagnosticare

DATE GENERALE DESPRE  SISTEMUL DE TERMODIAGNOSTICARE

Temperatura - este cel mai universal reflector al activitatii vitale a organismului. Practic in toate bolile schimbarea temperaturii reprezinta primul semn, care indica starea patologica. Reactiile de temperatura  apar la toate tipurile de boli: bacteriene, virale, alergice, neuro-psihice, etc. Masurarea temperaturii generale si a organelor in parte, si in trecut se folosea pentru cunoasterea caracterului si evolutiei bolilor.
Interesul fata de temperatura corpului a condus medicii si fizicienii la elaborarea metodei termografice de diagnostic.

CUM SE OBSERVA TEMPERATURA ?

Temperatura, in sens fizic, reprezinta puterea de iradiere in spectrul infrarosu. Aceasta iradiere nu este perceputa de ochiul omului, ci numai corpurile puternic infierbantate emana unde, cuprinse in spectrul de lumina. Insa temperatura corpului noi o percepem dupa simturile subiective sau dupa coloana de mercur al termometrului.

In anii 60 dezvoltarea tehnologiilor a permis crearea unui aparat, a carui mecanism senzorial sesizeaza iradierea infrarosie si o transforma intr-o informatie perceputa vizual, care se reflecta pe ecranul monitorului sau pelicula fotografica. In acest mod obtinem posibilitatea de a vedea repartizarea temperaturii pe suprafata corpului . Aparatele primei generatii, nu aveau o calitate inalta a imaginii, erau incomode pentru lucru si foarte zgomotoase. Interpretarea rezultatelor revenea in total medicului si lipseau mijloacele de prelucrare matematica a rezultatelor. Nivelul tehnicii de termodiagnosticare a determinat o anumita atitudine pesimista a societatii medicale fata de metoda data.

In ultimii ani au fost create aparate performante, care permit vizualizarea schimbarii temperaturii in timp real, ceea ce a creat un nou impuls in dezvoltarea metodelor vizuale a diagnosticului termic. In prezent, dispunem de o imagine color de inalta calitate, un sistem puternic de analiza matematica a termogramei, iar marimea aparatului se compara cu marimea unei camere-video manuale.

Nu exista nici un aparat de diagnostic medical, care sa fie pe deplin inofensiv pentru pacient si medic. Orice aparat iradiaza putin, si aceasta intr-o masura anumita influenteaza mediul. Acest diagnostic in fizica se numeste "activ".

Cele de mai sus nu se refera la diagnosticul termic - o metoda unica in prezent de diagnostic instrumental pasiv. Aparatul nu emana nimic, el doar receptioneaza iradierea infrarosie emanata de orice corp incalzit, adica nu este mai daunator decat fotografierea saufilmareavideo.
  Este foarte important faptul ca, pacientul intelege rapid si usor principiul de examinare - inregistrarea modificarilor de temperatura ale corpului. Simplitatea si caracterul concret al procesului de diagnostic (o imagine color a diferitor parti ale corpului), in 100% din cazuri convinge pacientul de necesitatea acestui tip de diagnostic. Desigur, simplificand putin situatia, putem spune, ca medicul oricand poate arata pacientului boala si dinamica ei pe foaia imprimata sau pe ecranul monitorului.

BAZELE FIZICE ALE TERMOGRAFIEI

Fizicianul Issac Newton printre primii a studiat originea luminii. El a aratat ca lumina este o miscare ondulatorie a particulelor mici asa zisele corpuscule. Aceasta teorie a primit denumire de corpusculara. Mai apoi savantul rus Lebedev P.V. a descoperit ca undele electronice si magnetice ce se propaga cu viteza luminii, dobindesc caracteristicile luminii. Emiterea electromagnetica este o forma de existenta a materiei avind paralel proprietati si de particule si de unde.

In natura exista un numar mare de unde electromagnetice care se deosebesc prin lungimea lor (de la minus la infinit). Pe raza diferentei lungimii ondulatorii sau creat diferite diapazoane. Razele R⁰ au unda cea mai mica, iar cea mai mare undele radio. Ochiul omului percepe emisii electromagnetice cu lungimea de unda intre 0,4 si 0,8 mkm - regiunea spectrului vizual. Undele cu o lungime mai mica poarta numele de emiteri ultraviolete, iar cele mai lungi - infrarosii.

Orice corp cu temperatura mai mare de zero absolut emite unde infrarosii.
Termografia - obtinerea imaginii obiectelor pe baza propriei emisii infrarosii. Ochiul omului nu percepe emiterea infrarosie. Au fost create aparate importante pentru perceperea lor - termografe.
Pentru perceperea, masurarea si transformarea lor in imagine au fost create aparate speciale - termograful.

Actualmente exista doua tipuri de termografie :

termografia de contact cu cristale lichide si

termografia digitala  in infrarosu asistata de conputer

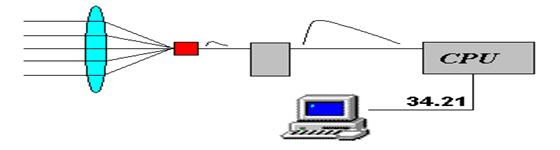

Principiile de baza in constructia aparatului:

Emiterea in infrarosu este captata de un sistem cu lentile speciale si se proiecteaza pe fotoreceptor care este sensibil la anumite lungimi de unda ale spectrului infrarosu.

Schimbarile produse in fotoreceptor se inregistreaza si se amplifica deschema electronica semnalul receptionat este prelucrat digital si transmis la sistemul de reprezentare a informatiei.
Blocul de reprezentare a informatiei care are o paleta de culori, atribuind fiecarei valori a semnalului culoarea respectiva. Pe ecran apare un punct, culoarea caruia corespunde semnificatiei in numerar emiterii in infrarosu, ce s-a proiectat pe fotoreceptor.
  Sistemul de scanare (oglinzi sau matrice din semiconductori scaneaza). toate punctele din cimpul de vedere. Ca rezultat obtinem vizual imaginea in infrarosu. Pe ecranul aparatului vom obtine valoarea capacitatii emiterii in infrarosu al fiecarui punct din cimpul de vedere cu respectiva culoare.
