GRANULATOARE UMEDE

GRANULATOARE UMEDE

cu viteza redusa:

amestecatoare planetare (Hobart - Anglia, Collette - Belgia, Artofex - Elvetia);

Uzual aceste granulatoare planetare sunt utilizate pentru umectarea masei de pulbere. Folosind acest tip de granulator pentru formulari care contin 2-3 componente in aproximativ aceeasi cantitate, se pot obtine amestecuri omogene fara mai multe etape separate, cu toate ca de regula amestecarea pulberilor se face separat. Pulberile se introduc in vasul amestecatorului si apoi se adauga lichidul de granulare.

amestecatoare cu doua brate, in forma de Z sau sigma: importanta lor a scazut odata cu introducerea regulilor GMP, deoarece erau destul de dificil de curatat. (Morton - Scotia, Barker Perkins - Anglia, Colton - S.U.A., Fitzpatrick - S.U.A.);

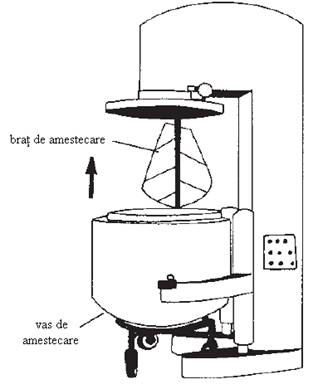

granulator oscilator: se foloseste pentru a granula masa de pulbere umectata in cele doua amestecatoare de mai sus.  Figura nr. - amestecator planetar

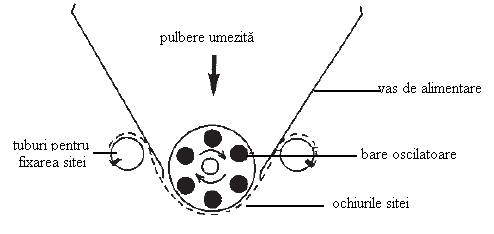

Figura nr. - granulator oscilator

Pentru a obtine granulate corespunzatoare din punct de vedere al calitatii masa obtinuta initial nu trebuie sa fie nici prea umeda (se lipesc) nici prea uscata (nu se mai obtin granulate ci tot o masa de pulbere).

cu viteza mare:

se mai numesc si roto-granulatoare;

aceste tipuri de granulatoare au o mare importanta in industria farmaceutica. Amestecarea pulberilor si aglomerarea materialului umectat se realizeaza prin forfecarea si compactarea exercitate de agitatorul rotativ. De regula lichidul de aglutinare se adauga aerosolizat pe parcursul a cateva minute. Dupa obtinerea masei umede se porneste si dispozitivul de maruntire pentru forma din masa aglomerata granule.

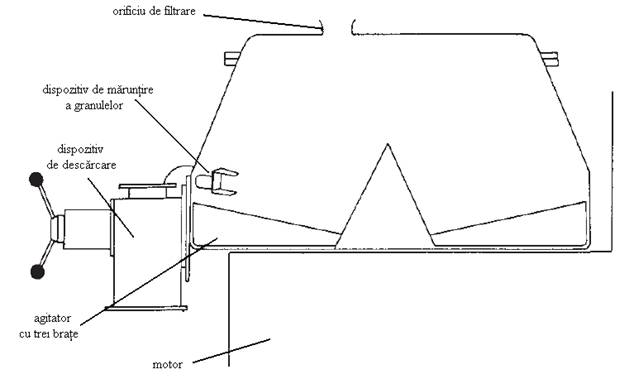

Figura nr. -  granulator de mare viteza Diosna

Avantajul acestui aparat este amestecarea pulberilor, umectarea si granularea in aceeasi incinta si doar in cateva minute.

O varianta a acestui granulator este amestecatorul Collette-Gral prevazut cu un agitator cu trei brate a caror rotire are loc datorita tijei verticale, care ajunge in partea superioara a vasului, la fel ca si dispozitivul de maruntire.

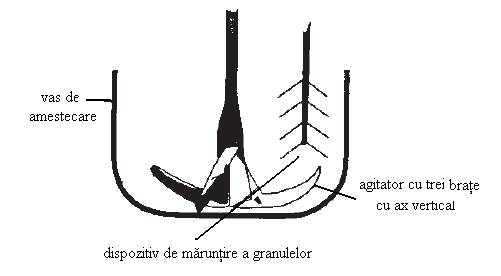

Figura nr. - amestecatorul Collette-Gral

in pat fluidizat:

granularea in pat fluidizat a aparut in anii 1960 (firmele Glatt - Germania si Aeromatic - Elvetia);

foloseste principiul uscarii in pat de aer fluidizat:

particulele de pulbere sunt fluidizate intr-un curent de aer ascendent,

granularea acesteia are loc la contactul cu solutia de liant aerosolizata in interiorul aparatului;

uscarea granulelor obtinute are loc in aceeasi incinta cu aer incalzit la o temperatura controlata (temperatura de intrare: iesire este de aproximativ 80:40⁰C);

granulele uscate cad pe peretii vasului si particulele mai fine sunt retinute in sacii  de filtrare a aerului.

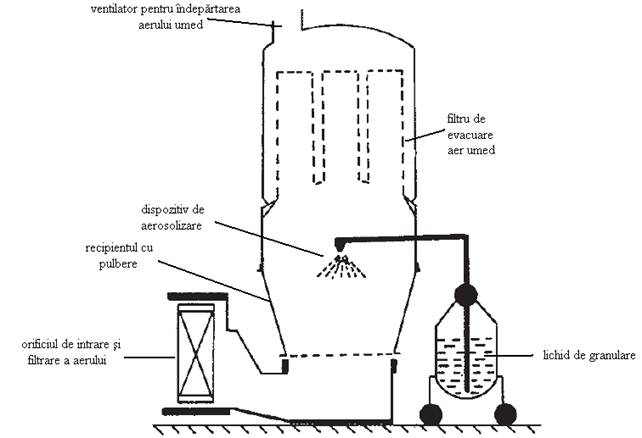

Figura nr. - granulator cu pat fluidizat
