Metode de comparatie - Masurarea frecventei

Metode de comparatie - Masurarea frecventei

Dupa cum arata si numele, aceate metode se bazeaza pe compararea frecventei de masurat cu cea data de un generator de frecventa etalon care poate fi:

un generator cu cuart, pentru frecvente inalte si foarte inalte;

un generator de frecventa variabila, etalonat, pentru frecvente joase si medii.

Instalatia de masurare utilizeaza un osciloscop catodic si un disc stroboscopic sau un aparat de masurat cu redresor.

Dintre metodele cele mai cunoscute pot fi evidentiate:

a)     metoda figurilor Lissajoux;

b)     metoda de modulare a axei Z.

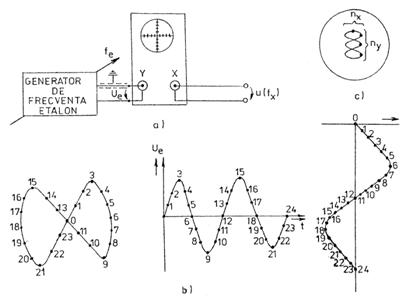

a) Metoda figurilor Lisajoux se bazeaza pe montajul din figura 3.l39 a.

Tensiunea cu frecventa f_x necunoscuta se aplica pe placile de deflexie orizontala, deconectand baza proprie de timp. Pe placile de deflexie verticala se aplica tensiunea de frecventa cunoscuta f_e, provenind de la un generator de joasa frecventa. Se demonstreaza daca cele doua frecvente se afla intr-un raport exprimabil printr-un numar rational se obtine o curba inchisa - figura Lissajoux, (figura 3.139 b); forma figurii Lissajoux este caracteristica pentru un anumit raport al frecventelor si pentru o anumita valoare a defazajul dintre cele doua tensiuni:

(3.7.11)

unde n_y este numarul punctelor de tangenta ale figurii Lissajoux cu o dreapta verticala, iar n_x - numarul punctelor de tangenta ale figurii cu o dreapta orizontala. Cu ajutorul figurilor Lissajoux se pot determina frecvente al caror raport este mai mic decat 10.

Fig.3.139

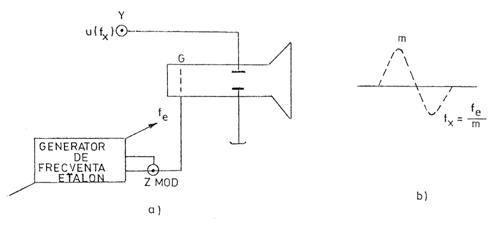

b) Metoda de modulare a axei Z se bazeaza pe montajul din figura 3.140.a

Frecventa f_x de masurat se determina prin comparatie cu o frecventa etalon f_e data de un generator de frecventa variabila. Semnalul de masurat se aplica placilor de deflexie verticala (deci pe intrarea Y), iar semnalul generatorului etalon pe grila osciloscopului catodic (borna Z mod). Pe ecran se obtine semnalul de masurat cu intreruperi in cadenta semnalului etalon (fig.3.140.b).

Pentru a determina frecventa f_x, este necesar ca pe ecran sa se obtina o figura stabila; pentru aceasta se regleaza frecventa etalon f_e. Daca m este numarul de intreruperi a semnalului pe o perioada, frecventa f_x se va determina cu relatia:

(3.7.12)

Fig.3.140 Metoda modularii

(marcarea prin intreruperea curbei de variatie in timp a tensiunii)

a) aplicarea semnalelor; b) vizualizarea pe ecran.
