Tensiunea si curentul intr-un circuit practic

Tensiunea si curentul intr-un circuit practic

Curentul intr-un circuit simplu este acelasi in oricare punct, dar tensiunea nu

Deoarece este nevoie de energie pentru a forta electronii sa se deplaseze impotriva opozitiei unei rezistente, va exista intotdeauna o tensiune electrica intre oricare doua puncte ale unui circuit ce poseda rezistenta. Este important de tinut minte ca, desi cantitatea de curent (cantitatea de electroni ce se deplaseaza intr-un anumit loc in fiecare secunda) este uniforma intr-un circuit simplu, cantitatea de tensiune electrica (energia potentiala pe unitate de sarcina) intre diferite seturi de puncte dintr-un singur circuit poate varia considerabil.

Sa luam acest circuit ca si exemplu. Daca luam patru puncte din acest circuit (1, 2, 3 si 4), vom descoperi ca valoarea curentului ce trece prin fir intre punctele 1 si 2 este exact aceeasi cu valoarea curentului ce trece prin bec intre punctele 2 si 3. aceeasi cantitate de curent trece prin fir si intre punctele 3 si 4, precum si prin baterie intre punctele 1 si 4.

Dar, vom descoperi ca tensiunea ce apare intre oricare doua puncte din acest circuit, este direct proportionala cu rezistenta prezenta intre cele doua puncte, atunci cand curentul este acelasi in intregul circuit (in acest caz, el este). Intr-un circuit normal precum cel de mai sus, rezistenta becului va fi mult mai mare decat rezistenta firelor conductoare, prin urmare ar trebui sa vedem o cantitate substantiala de tensiune intre punctele 2 si 3, si foarte putina intre punctele 1 si 2, sau intre 3 si 4. Desigur, tensiunea dintre punctele 1 si 4 va fi intreaga "forta" oferita de baterie, si va fi doar cu foarte putin mai mare decat tensiune dintre punctele 2 si 3 (bec).

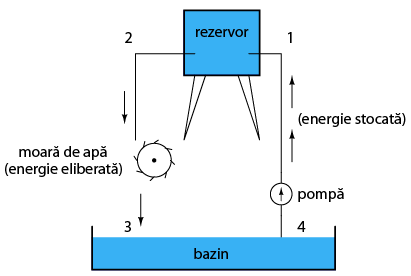

Putem aduce din nou in discutie analogia rezervorului de apa.

Intre punctele 2 si 3, acolo unde apa ce cade elibereaza energie asupra rotii, exista o diferenta de presiune, reflectand opozitia rotii la trecerea apei. Din punctul 1 in punctul 2, sau din punctul 3 la punctul 4, acolo unde apa curge libera prin rezervor si bazin intampinand o rezistenta extrem de scazuta, nu exista o diferenta de presiune (nu exista energie potentiala). Totusi, rata de curgere a apei prin acest sistem continuu este aceeasi peste tot (presupunand ca nivelul apei din rezervor si bazin nu se schimba): prin pompa, prin roata si prin toate tevile. Acelasi lucru este valabil si in cazul circuitelor electrice simple: rata de curgere a electronilor este aceeasi in oricare punct al circuitului, cu toate ca tensiunile pot varia intre diferite seturi de puncte.
