MASURAREA FORTELOR LA GAURIRE

MASURAREA FORTELOR LA GAURIRE

1. Scopul lucrarii

Cunoasterea fortelor de aschiere la gaurire este utilizata in multe cazuri pentru evaluarea prelucrabilitatii materialelor, mai ales a celor cu caracteristici mecanice ridicate. Componentele fortelor de aschiere intereseaza si in alte cazuri ca de exemplu in cercetarea privind durabilitatea sculelor.

Determinarea componentelor fortelor de aschiere este necesara in vederea stabilirii caracteristicilor functionale ale sculelor si pentru calculul dimensional al diferitelor organe de masini si masinilor-agregat precum si pentru acelasi scop la dispozitivele de lucru pe masini unelte la stabilirea actionarii acestora.

2. Echipamente si materiale folosite in lucrare:

Echipamentul folosit in lucrare este masina de gaurit G-40:

dinamometru ce are la baza solutia constructiva oferita de Schockerz si Richardson care are ca elemente sensibile tubul de torsiune si compresiune prin cuplarea cu placa de baza-piesa.

cutitul partea aschietoare otel rapid Rp3

epruveta OLC45 tip inel

3. Descrierea standului

Dispozitivul are membrana elastica si suportul inlocuit cu o placa de baza pe care este montat la sfarsit tubul de torsiune.

Prelucrarea se face cu ajutorul unui burghiu. In timpul prelucrarii forta F_y da nastere unei forte axiale F_a care prin intermediul placii e transmisa tubului de torsiune.

Sensibilitatea tubului de torsiune este sesizata cu ajutorul unei marci tensiometrice rezistive de tip TER 10H120(±0,5Ω si eroare ±1,5%).

Circuitul utilizat este in punte Wheatstone care este formata din patru rezistente R₁,R₂,R₃,R₄ ce formeaza cele patru brate ale puntii din care una, doua sau toate patru reprezinta rezistenta traductoarelor in functie de cum se conecteaza la punte.

4. Desfasurarea lucrarii:

Corespunzator modului de conectare si tipul traductoarelor utilizate comutatorul ,punte' este adus pe pozitia 2/4(R):conectarea in semipunte cu traductoare inductive rezistive.

La masini de gaurit se recomanda urmatoarele date de lucru:

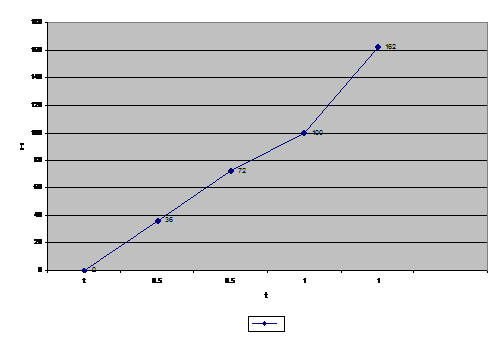

Dispozitivul a fost etalonat conform tabelului

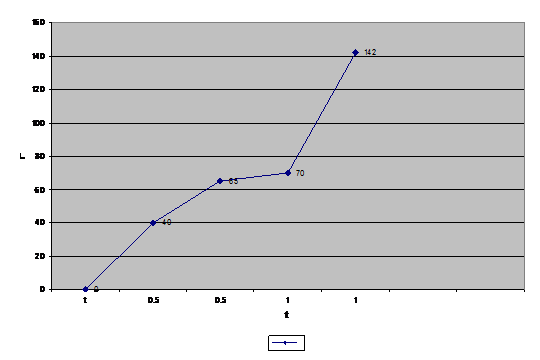

In urma calculelor s-au obtinut urmatoarele date:
