CALDARINELE NAVALE - REGLAREA DEBITULUI DE AER

Electromotorul arzatorului actioneaza ventilatorul care realizeaza debitul de aer necesar arderii. Spre focar debitul de aer este reglat de o clapeta astfel incat sa se faca o ardere completa. Clapeta de aer este actionata de un servomotor electric prin care se asigura debitul de aer necesar .

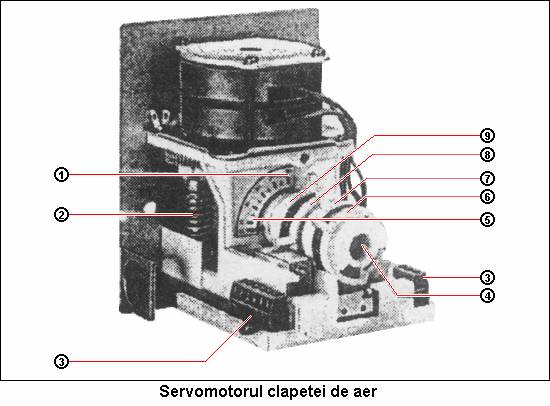

Servomotorul clapetei de aer prezentat in figura 8 antreneaza concomitent si un ax cu came prin care se actioneaza contacte electrice de tip microintrerupatoare. Elementele sunt:

indicator pozitie clapeta aer   1

angrenaj roata melcata   2

borne   3

surub fixare ax clapeta   4

scala gradata   5

came cu microantrerupator   6, 7, 8, 9.

Prin contactele electrice actionate de came se marcheaza pozitiile  clapetei de aer, astfel

IV – inchis

III – debit maxim

II – debit partial

I – conectat circuitul de alimentare a electrovalvulei diuzei 2 (in schema generala acest contact are simbolul b39

	Fig. 8

In perioada in care functioneaza numai diuza 1 clapeta de aer este deschisa petru debit partial. Pentru marirea flacarii se comanda mai intai servomotorul clapetei de aer pentru fixarea acesteia in pozitia de debit maxim. Corespunzator acestei pozitii se inchide contactul actionat de cama I care face posibila intrarea in functiune a diuzei 2.

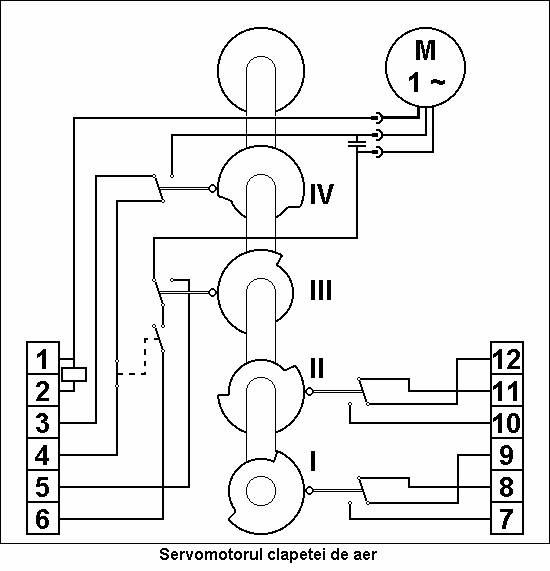

	Fig. 9
